Texas Instruments DRV81646四通道低侧开关驱动器
Texas Instruments DRV81646四通道低侧开关驱动器的工作电压范围为4.5V至65V，支持广泛的负载电流。这些设备集成了四个低侧开关，RDS(ON)为140mΩ，每个开关均配有一个连接至VCLAMP引脚的续流二极管。该特性使用户既可实现电流再循环，也可连接外部TVS以用于感性负载关断。
Texas Instruments DRV81646可通过硬件GPIO接口进行控制。每个通道均具备独立的过温保护，并提供可通过ILIM引脚外接电阻调节的模拟电流限流功能。支持可选的截止延迟 (COD) 配置，可限制相应通道限流状态的持续时间，有助于防止设备或负载受损。通过在RSLEW/CNTL引脚外接电阻，可以配置输出转换速率，从而在控制输出开关方面提供更大的灵活性。该设备具有INRUSH模式，可针对容性负载提高电流限值阈值。
DRV81646提供故障输出引脚 (nFAULT) 用于指示故障状态，并可以在SPI模式下监控各通道的故障状态。此功能使用户能够快速识别并应对发生的任何故障。
特性
- 四通道集成低侧开关
- RDS(ON)：140mΩ（25°C时）
- 工作电源电压范围：4.5V至65V（70V绝对最大值）
- 每通道可选电流限制范围：0.5A至4A
- 快速PWM切换，最高可达500kHz
- 灵活接口选项
- 硬件接口具有独立通道PWM输入
- SPI可减少高通道数设计所需的GPIO数量及隔离相关的额外成本
- 集成续流二极管，支持灵活的衰减模式，并可选配外部TVS/Zener二极管，在开关关断时提供替代电流通路
- 转换速率可配置 (100ns-1500ns)，支持慢速/快速开关应用
- 诊断反馈
- MCU故障中断信号 (nFAULT)
- 可通过SPI获取各通道故障报告
- 保护特性
- 用户可设置电流限制
- 每个通道均具有独立的过温和过电流保护功能
- 可配置过电流切断延迟 (COD)：0.5ms-2ms
应用
- PLC
- 分布式I/O
- 现场设备
- 通用继电器和螺线管驱动器
- 纺织机械

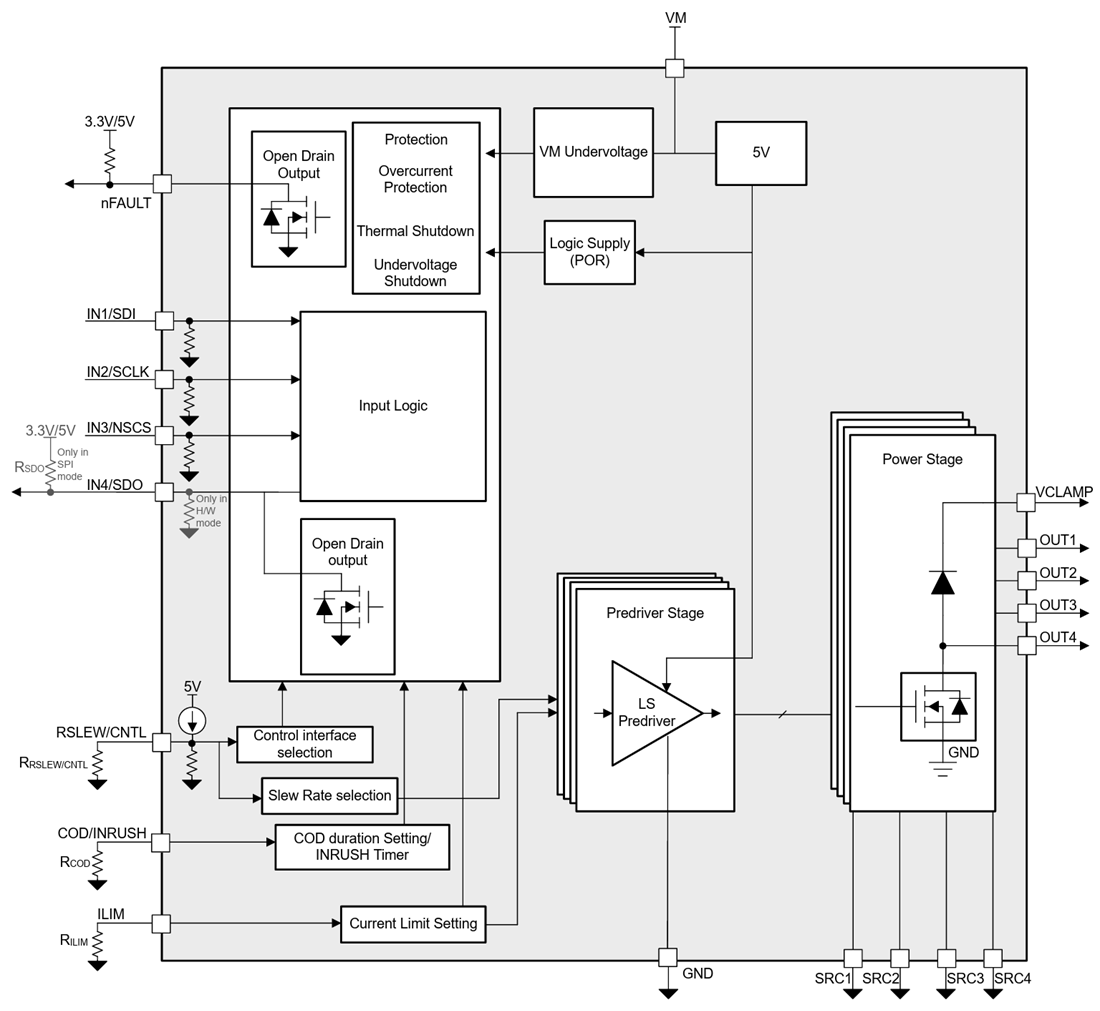

功能框图
