Texas Instruments DRV8256E/DRV8256P半桥电机驱动器
Texas Instruments DRV8256E/DRV8256P双路半桥电机驱动器是单路半桥电机驱动器，适用于各种工业应用。这些器件集成了N通道H桥、电荷泵稳压器、电流检测和调节以及保护电路。在启动期间和高负载事件中，集成电流检测可实现通过驱动器调节电机浪涌电流。利用可调外部电压基准，可设置电流限制。集成电流检测采用内部电流镜架构，无需大功率并联电阻器，可以节省电路板面积并降低系统成本。该器件具有低功耗休眠模式，可通过关断大部分内部电路实现超低静态电流消耗。该器件具有各种内部保护特性，包括电源欠压锁定 (UVLO)、电荷泵欠压 (CPUV)、输出过流 (OCP) 和器件过热 (TSD)。nFAULT上显示Texas Instruments DRV8256E/DRV8256P的故障情况。
特性
- N通道H桥电机驱动器
- 驱动一个双向有刷直流电机
- 两个单向有刷直流电机
- 集成电流检测和调节
- 工作电源电压范围：4.5V至48V
- 多种控制接口选项
- 相位/使能 (PH/EN)
- PWM (IN/IN)
- 智能调节、快速和混合衰减选项
- 低RDS (ON)：165mΩ HS + LS（24V、25°C时）
- 高峰值输出电流处理能力：5A
- 限制有刷直流电机的浪涌电流
- 可配置关断时间脉宽调制 (PWM) 斩波
- 7µs、16µs、24µs或32µs
- 支持1.8V、3.3V、5.0V逻辑输入
- 低电流休眠模式 (2μA)
- 扩频时钟，实现低EMI
- 保护特性
- VM欠压闭锁 (UVLO)
- 电荷泵欠压 (CPUV)
- 过流保护 (OCP)
- 热关断 (OTSD)
- 故障状态输出 (nFAULT)
应用
- 有刷直流电机
- 打印机和扫描仪
- ATM和织布机
- 主要家电
- 扫地机器人、类人机器人和机器人
- 智能电表

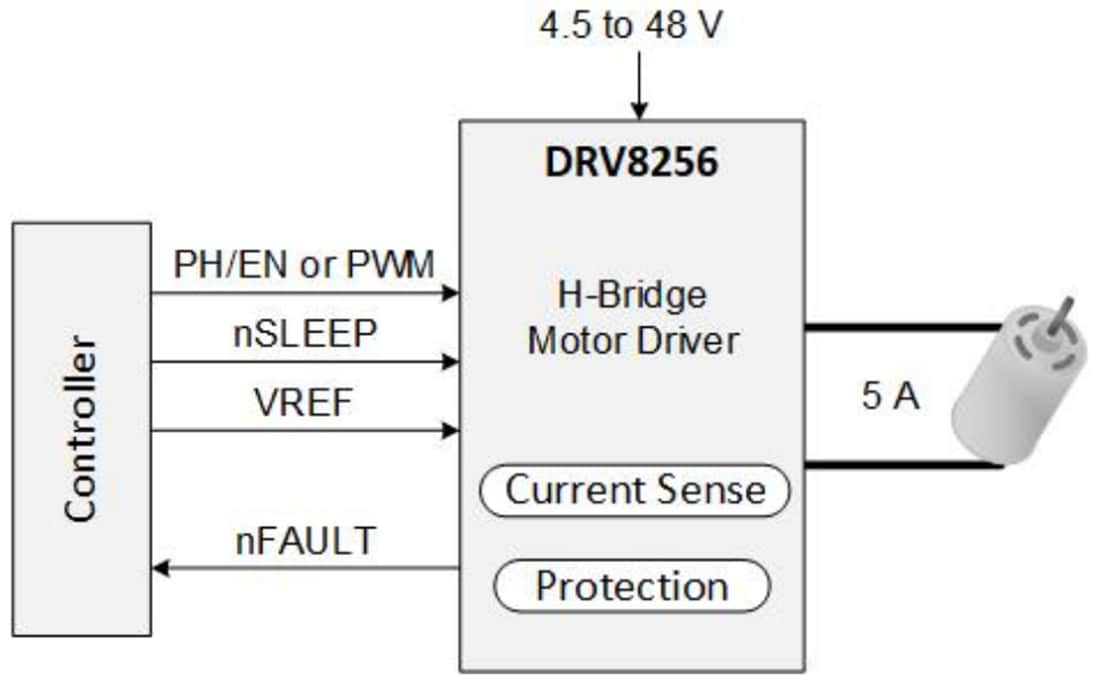

简化示意图
发布日期: 2021-01-22
| 更新日期: 2022-03-11
