Texas Instruments DRV8343x-Q1汽车三相智能栅极驱动器

Texas Instruments DRV8343x-Q1汽车60V智能栅极驱动器设有三个半桥栅极驱动器，每个驱动器均可驱动高侧和低侧N通道功率MOSFET。DRV8343S-Q1设有一个SPI接口，而DRV8343H-Q1则设有一个硬件接口。专用源极与漏极引脚支持对电磁阀应用进行独立MOSFET控制。

DRV8343-Q1使用集成电荷泵为高侧MOSFET生成合适的栅极驱动电压，并使用线性稳压器为低侧MOSFET生成合适的栅极驱动电压。智能栅极驱动架构支持高达1A的峰值栅极驱动拉电流和2A的峰值栅极驱动灌电流。该器件可由单电源供电，支持适用于栅极驱动器的5.5V至60V宽输入电源范围。DRV8343-Q1器件符合汽车应用类AEC-Q100标准。

特性

  • 符合汽车应用类AEC-Q100标准
    • 温度等级1：–40°C ≤ TA ≤ 125°C
  • 三个独立的半桥栅极驱动器
    • 专用源极 (SHx) 与漏极 (DLx) 引脚支持独立MOSFET控制
    • 驱动3个高侧和3个低侧N通道MOSFET (NMOS)
  • 智能栅极驱动架构
    • 可调压摆率控制
    • 1.5mA至1A峰值拉电流
    • 3mA至2A峰值灌电流
  • 支持100%占空比的电荷泵栅极驱动器
  • 三个集成电流检测放大器 (CSA)
    • 可调增益（5、10、20、40V/V）
    • 双向或单向支持
  • 提供有SPI (S) 和硬件 (H) 接口
  • 6x、3x、1x和独立PWM模式
  • 支持3.3V和5V逻辑输入
  • 电荷泵输出可用于驱动反向电源保护MOSFET
  • 3.3V、30mA线性稳压器
  • 集成保护特性
    • VM欠压闭锁 (UVLO)
    • 电荷泵欠压 (CPUV)
    • 电池短路 (SHT_BAT)
    • 接地短路 (SHT_GND)
    • MOSFET过流保护 (OCP)
    • 栅极驱动器故障 (GDF)
    • 过热报警和关断 (OTW/OTSD)
    • 故障状态指示器 (nFAULT)

应用

  • 12V和24V汽车电机控制应用
  • BLDC和BDC电机模块
  • 风扇和鼓风机
  • 燃油泵和水泵
  • 电磁阀驱动

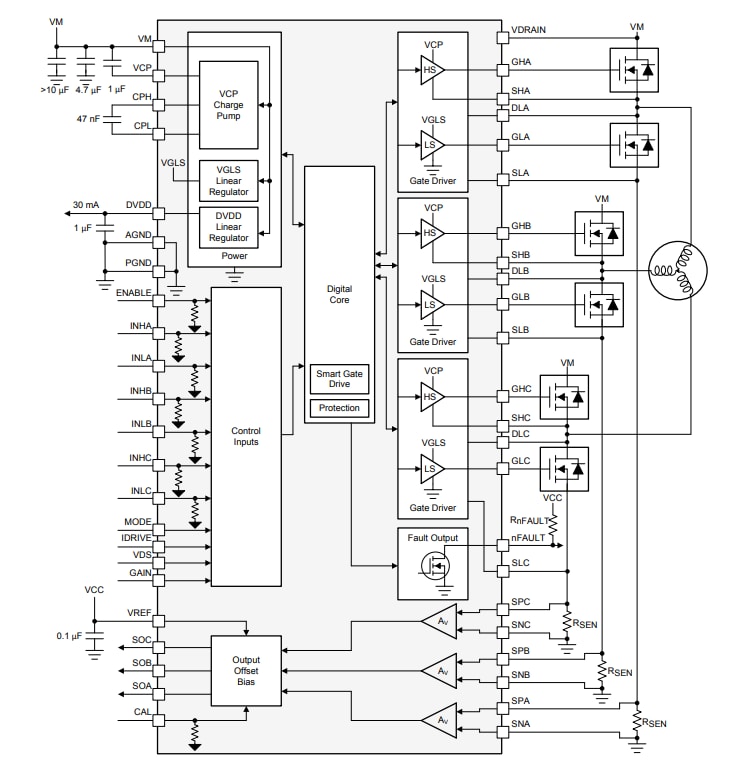

DRV8343H-Q1框图

框图 - Texas Instruments DRV8343x-Q1汽车三相智能栅极驱动器

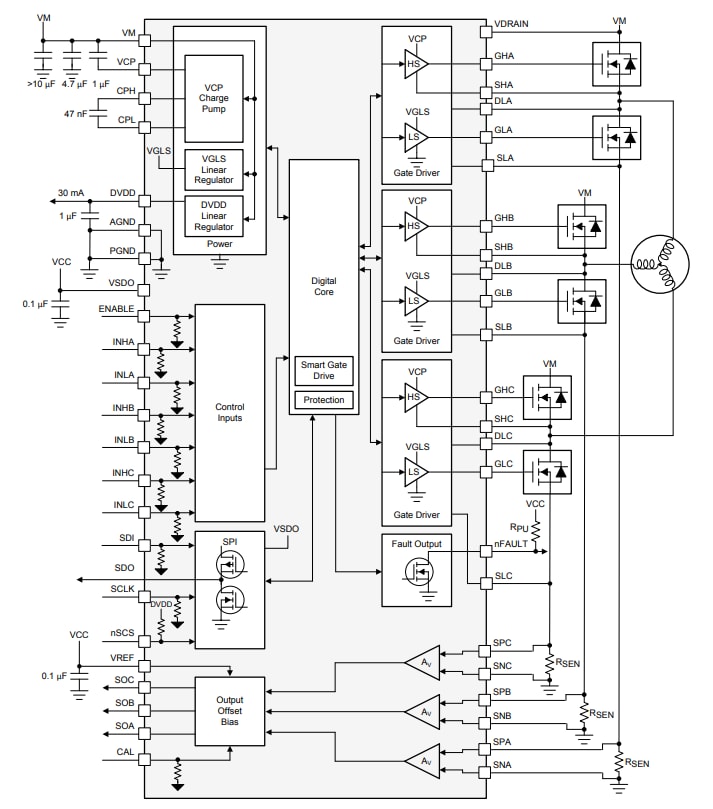

DRV8343S-Q1框图

框图 - Texas Instruments DRV8343x-Q1汽车三相智能栅极驱动器

评估模块

Texas Instruments DRV8343x-Q1EVM评估模块

设计用于评估DRV8343x-Q1汽车三相智能栅极驱动器。

Learn More关于Texas Instruments DRV8343x-Q1EVM评估模块 View Products与Texas Instruments DRV8343x-Q1EVM评估模块相关
发布日期: 2019-05-17 | 更新日期: 2023-09-14
