Texas Instruments DS90UB635-Q1 FPD-Link III 4.16Gbps串行器
Texas Instruments DS90UB635-Q1 FPD-Link III 4.16Gbps串行器支持高速原始数据传感器，包括2.3MP@60fps成像仪以及4MP@30fps摄像头、卫星雷达、激光雷达和飞行时间（ToF）传感器。该芯片提供4.16Gbps的前向通道和超低延迟的50Mbps双向控制通道，且支持通过STP电缆或单根同轴电缆（PoC）供电。DS90UB635-Q1具有先进的数据保护和诊断功能，支持ADAS和自动驾驶。在结合配套解串器的情况下，DS90UB635-Q1可实现精确的多摄像头传感器时钟和传感器同步。
Texas Instruments DS90UB635-Q1完全符合AEC-Q100标准，具有-40°C至105°C的宽温度范围。该串行器采用5mm×5mm VQFN小型封装，适用于空间受限的传感器应用。
特性
- 符合汽车应用类AEC-Q100标准：
- 器件温度等级：2级（环境工作温度范围为-40°C至+105°C）
- 符合ISO 10605和IEC 61000-4-2 ESD标准
- 兼容同轴电缆输电 (PoC) 的收发器
- 4.16Gbps级串行器支持高速传感器，包括全高清1080p 2.3MP（60fps）和4MP（30fps）成像仪
- D-PHY v1.2和CSI-2 v1.3兼容系统接口
- 多达4条数据通道，每通道速率为600Mbps至832Mbps
- 支持多达四个虚拟通道
- 精密多相机计时和同步
- 先进的数据保护和诊断功能，包括CRC数据保护、传感器数据完整性检查、I2C写保护、电压与温度测量、可编程报警、BIST、图形生成和线路故障检测
- 灵活的可编程输出时钟发生器
- 支持单端同轴或屏蔽双绞线（STP）电缆
- 超低延迟双向I2C和GPIO控制通道，支持从ECU侧进行ISP控制
- 1.8 V单电源
- 低功耗（0.28 W，典型值）
- 超低延迟双向I2C和GPIO控制通道，支持从ECU侧进行ISP控制
- 用于防伪保护的唯一DIE-ID
- 与DS90UB638-Q1解串器和DS90UB662-Q1集线器兼容
- 小型5mm×5mm VQFN封装和PoC解决方案尺寸，适用于紧凑型摄像头模块设计
应用
- 高级驾驶辅助系统（ADAS）
- 环视系统（SVS）
- 摄像监控系统 (CMS)
- 正向夜视仪 (FC)
- 驾驶员监控系统 (DMS)
- 后视摄像头 (RVC)
- 飞行时间（ToF）传感器模块
- 后视镜显示器（SMD）
- 汽车卫星雷达模块
- 安防和监控
- 工业和医学成像

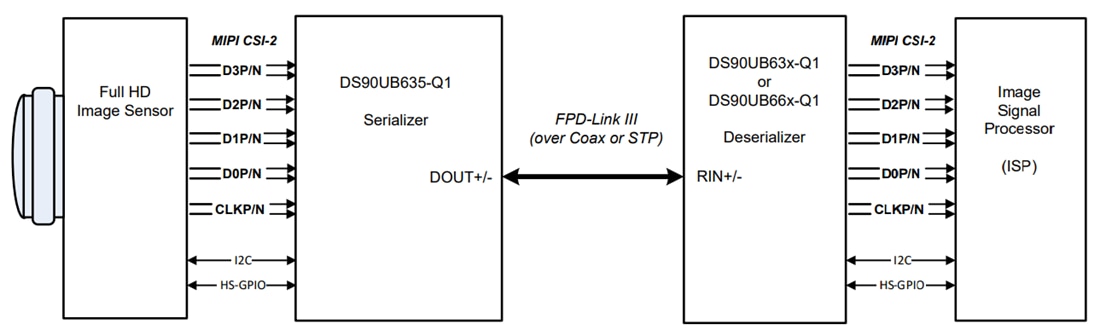

典型应用
