Texas Instruments DS90UB9702-Q1 FPD-Link解串器

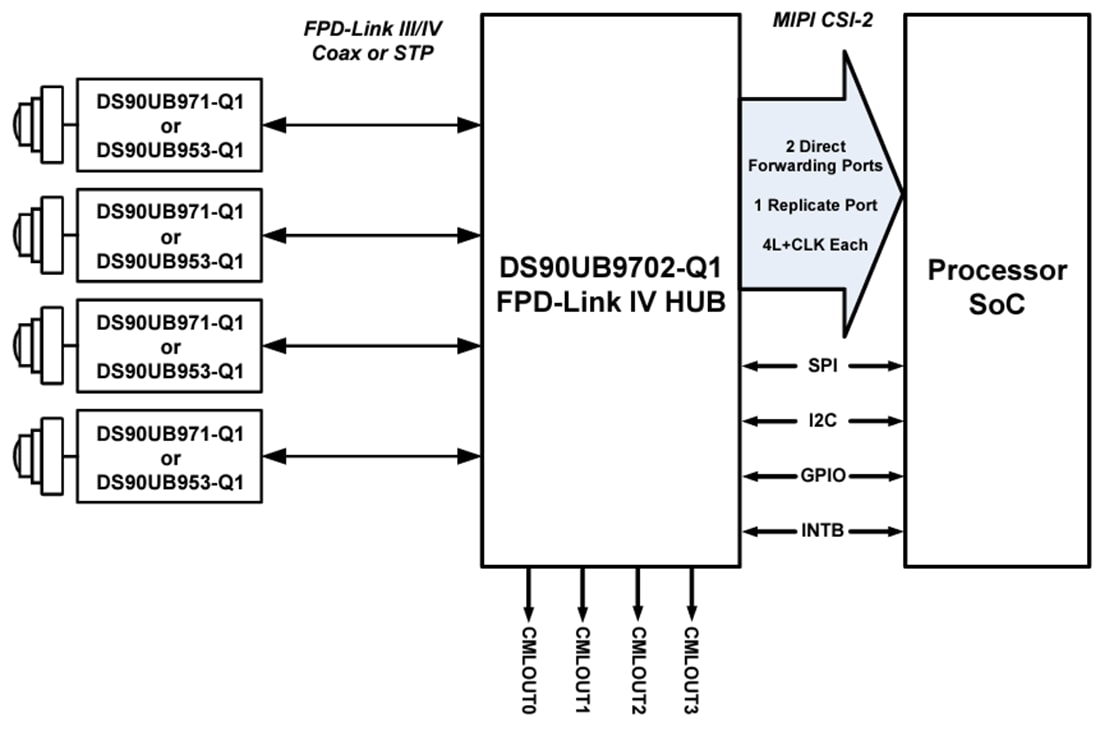

Texas Instruments DS90UB9702-Q1 FPD-Link解串器提供稳健的超高速7.55Gbps正向通道和47.1875Mbps双向控制通道。这些通道通过汽车同轴电缆或STP电缆将多达四个原始数据传感器连接到中央处理单元。当与Texas Instruments DS90UB971-Q1串行器耦合时，该解串器可接收来自成像器的视频数据，支持超高分辨率（8MP+/40fps）或各种拓扑中的多个传感器。

接收数据并聚合到两个MIPI CSI-2 D-PHY输出中，用于连接下游处理器。另一个CSI端口用于端口复制。灵活的MIPI CSI-2输出支持每个端口多个虚拟通道交错，以区分多个传感器、曝光和数据类型。该功能具有视频聚合和复制模式，支持输入至输出端口和虚拟通道（VC-ID）重映射。

高级数据保护和诊断功能支持系统整体功能安全。多级数据完整性检查和保护，加上可编程健康状况中断，有助于确保车辆中可靠的传感器模块和链路操作。

特性

符合汽车应用类AEC-Q100标准
- 器件温度等级2（40°C至105°C）
该解串器汇集来自多达四个传感器的数据
- 支持7/8MP+成像仪
- 7.55Gbps时的线路速率
- 单端同轴或屏蔽双绞线（STP）电缆
- 支持电缆供电（PoC）
符合CSI v2.1标准的系统接口
- 支持最多2个MIPI CSI-2输出端口和1个复制端口
  - CSI端口0：MIPI CSI-2输出端口
  - CSI端口1：MIPI CSI-2输出端口
  - CSI端口2：复制端口
- 16个虚拟通道和VC-ID重新映射

兼容MIPI D-PHY v2.1
- 多达四个数据通道，每个端口有两个时钟
- 每通道高达2.5 Gbps，每端口10 Gbps
四路CMLUT输出端口，用于非板载处理
- 从4个FPD RX端口复制的4个CMLOUT端口
- 能够以相同的线路速率驱动另一个解串器
十个GPIO引脚，用于传感器同步和诊断
双I²C端口
冻结帧检测
自动接收器均衡
兼容DS90UB971-Q1、DS90UB981-Q1、 DS90UB953-Q1 、 DS90UB953A-Q1 、DS90UB951-Q1、 DS90UB935-Q1 、DS90UB933-Q1和DS90UB913A-Q1解串器。
低功耗休眠模式，具有GPIO状态保持功能
