Texas Instruments ESDS452/ESDS452-Q1双向ESD和TVS二极管
Texas Instruments ESDS452/ESDS452-Q1 5.5V双向ESD和TVS二极管的额定功率能够消散超过IEC 61000-4-2国际标准规定最大水平的ESD冲击（±30kV接触放电，±30kV气隙放电）。该器件可钳位8/20µs浪涌，峰值脉冲电流高达18A，符合IEC 61000-4-5标准。此外，二极管在正负方向的低钳位电压有助于保护下游电路在ESD或浪涌事件中受到大电压和电流的影响。这种保护对于需要高稳健性和可靠性的工业系统至关重要。
ESDS452/ESDS452-Q1采用小型引线SOT-23 (DBZ)封装。Texas Instruments ESDS452-Q1器件符合汽车应用类AEC-Q100认证。
特性
- IEC 61000-4-5 18A浪涌保护(8/20μs)
- IEC 61000-4-2 ESD保护
- ±30kV接触放电
- ±30 kV气隙放电
- 5.5 V 的工作电压
- 超低漏电流：1nA（典型值）
- I/O电容：3pF（典型值）
- 双向极性，支持正负电压摆幅
- 该双通道器件通过单个元件提供完整的ESD/浪涌保护
- 小型有引线SOT-23封装，可实现低成本自动光学检测 (AOI)
应用
- 终端设备
- 工厂自动化和控制
- 楼宇自动化
- 电网基础设施
- 暖通空调系统
- 储能系统

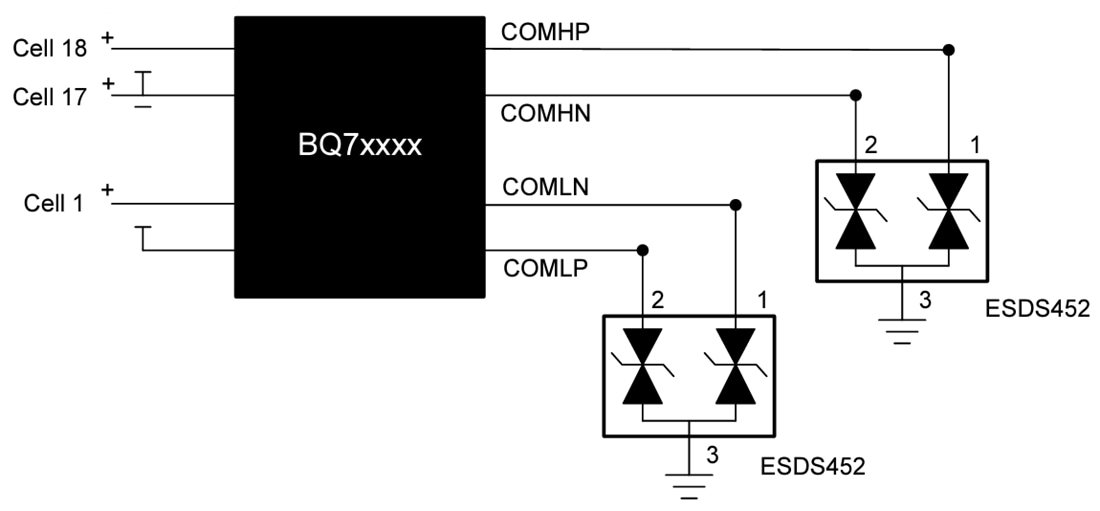

典型用在BMS中
相关开发工具
Texas Instruments ESDEVM评估模块 (EVM)
采用所有的传统ESD尺寸，从而能够测试任意数量的器件。
