Texas Instruments INA190EPEVM评估模块 (EVM)
Texas Instruments INA190EPEVM评估模块 (EVM) 帮助用户快速测试INA190-EP的各种版本。该评估模块是一个小型模块，包含六块完全独立的电路板，用户可以将其拆分。五块相同的电路板可用于五种器件增益版本。第六块板（10A额定值）采用独特的防护布局，可用于超低电流测量系统。每个板均提供VS、GND、OUT和REF测试点，并可在整个扩展温度范围内评估Texas Instruments INA190-EP。
特性
- 可通过差分电压或分流电阻轻松测试INA190-EP
- 借助可拆式面板，客户可对所有增益版本进行评估和测试
- 设有采用防护布局的特殊“低电流”电路板，可测试小电流测量
套件内容
- INA190EPEVM测试板
- 两个快速连接插座10-12AWG，0.250"

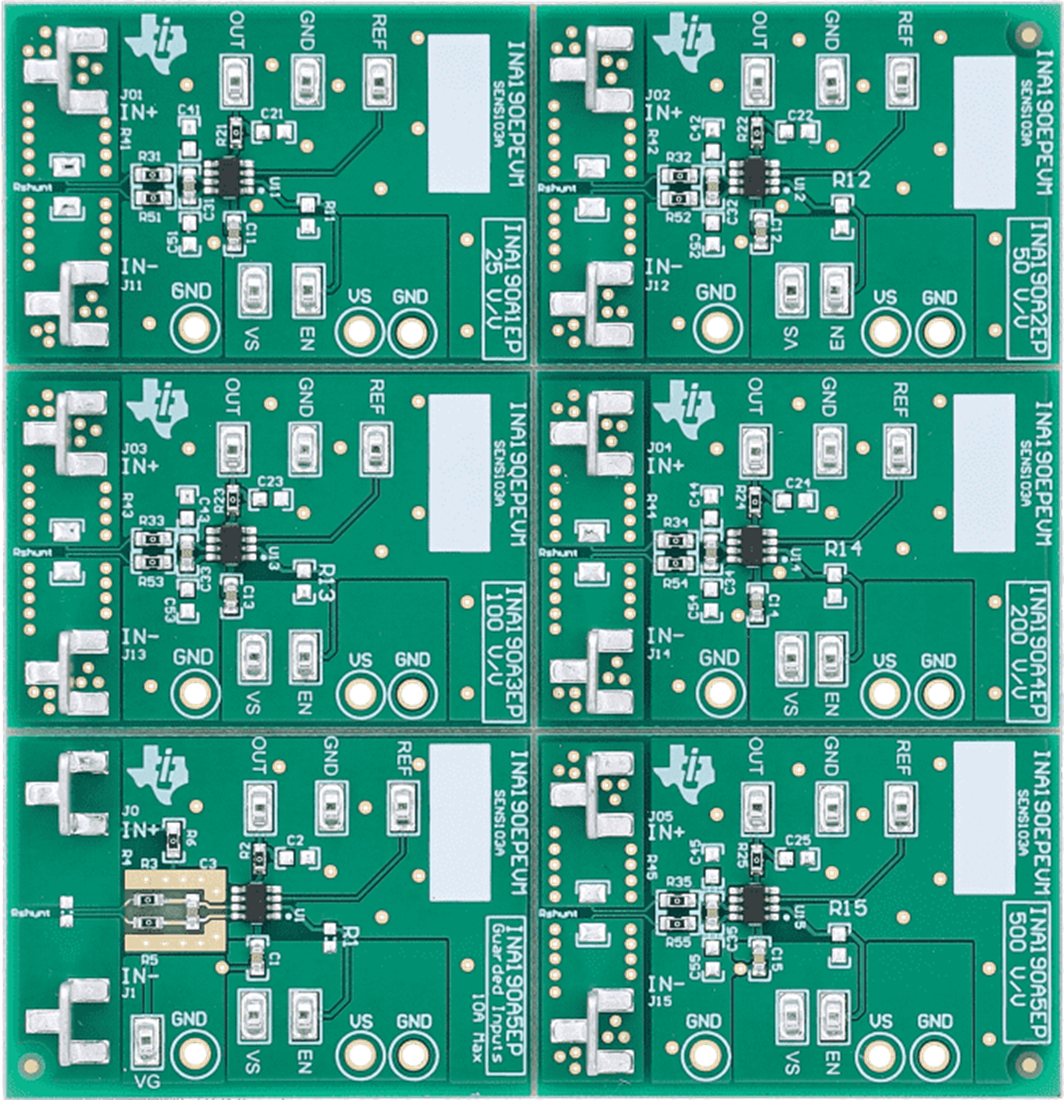

板布局
相关产品
Texas Instruments INA190/INA190-Q1电流分流监控器
提供过流保护和精密电流测量，以实现系统优化。
发布日期: 2022-09-26
| 更新日期: 2022-10-20
