Texas Instruments INA2227 16位数字电流监控器器
Texas Instruments INA2227双通道16位数字电流监控器具有兼容I2C/SMBus的接口，可与1.2V至5V的数字总线电压兼容。该器件可监控外部检测电阻器两端的电压，并报告各通道的分流电压、总线电压、电流、功率和电能值。
INA2227具有所有通道共用的可编程ADC转换时间和均值计算功能。每个通道都具有可编程的校准值和内部乘法器，可直接读取电流值（安培）、电能值（焦耳）和功率值（瓦特）。每个通道均具备用于监控总线电压的专用VBUS引脚，且可针对过流和欠流情况以及过压和欠压情况发出警报。由于在电流测量模式下具有高输入阻抗，因此可以使用较大电流检测电阻器来测量小值系统电流。
Texas Instruments INA2227可在-0.3V至+48V的共模总线电压范围内检测电流，与电源电压无关。该器件由一个1.7V至5.5V的单电源供电，在正常运行条件下消耗400µA的供电电流（典型值）。该器件可置于低功耗待机模式，在该模式下，其典型工作电流为2.5µA，且可通过使能引脚完全禁用，从而实现低于50nA的供电电流。该器件具有多达16个可编程地址，额定工作温度范围为-40°C至+125°C。
特性
- 高侧或低侧电流检测
- 由1.7V至5.5V电源供电运行
- 报告电流、电压、功率和能量
- 可编程满量程范围：20mV/80mV
- 输入共模范围：–0.3V至+48V
- 电流监控精度
- ADC分辨率：16位
- 增益误差：0.5%（最大值）
- 偏移：75µV（最大值）
- 满量程功率监控精度：1%（最大值）
- 满量程电能监控精度：1.5%（最大值）
- 低输入偏置电流：5nA（最大值）
- 低禁用电流：50nA（最大值）
- 可配置的取平均值选项
- 过流和欠流警报限制
- 兼容1.2V电压的I2C/SMBus接口
- 16引脚可选地址
- DSBGA-16封装 (1.5 mm × 1.5 mm)
应用
- 笔记本电脑
- 安保摄像头
- 零售自动化
- 电源管理
- 电池监视器和平衡器
- 机架式服务器
- 电子保险丝电流和功率监控

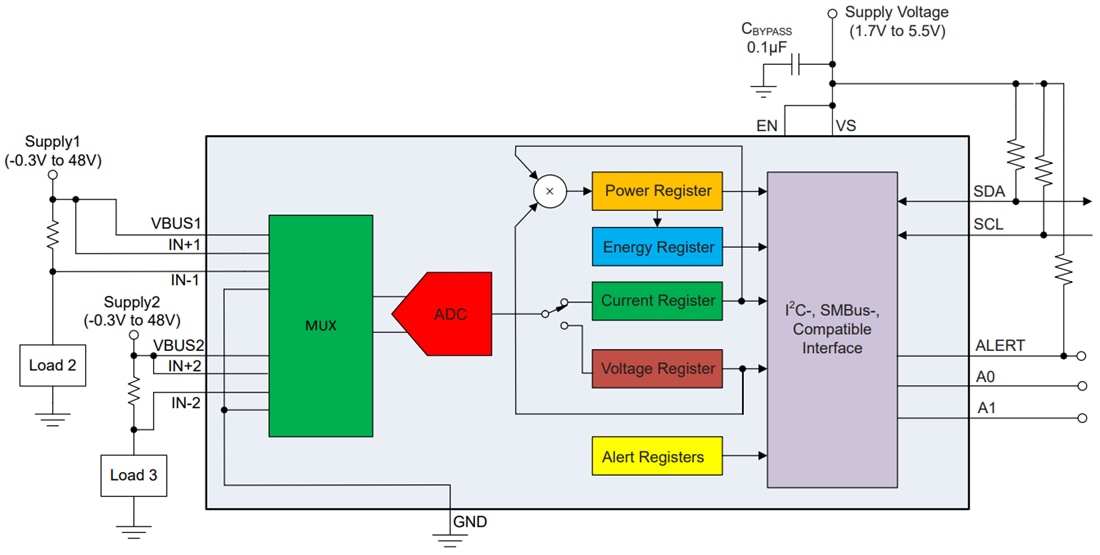

功能框图
发布日期: 2025-08-26
| 更新日期: 2025-09-09
