Texas Instruments INA229电流/电压/功率/能量/充电监控器
Texas Instruments INA229/INA229-Q1电流/电压/功率/能量/充电监控器是超精密数字功率监控器，设有20位Δ-Σ ADC，专门设计用于电流检测应用。该器件可测量±163.84mV或±40.96mV满量程差分输入跨电阻分流检测元件，支持–0.3V至+85V共模电压。INA229采用精密±0.5%集成振荡器，可报告电流、总线电压、温度、功率、能量和电荷累积。该报告完全是在后台进行所需计算的同时完成的。集成温度传感器精度为±1°C，用于芯片温度测量，可用于监测系统的环境温度。
Texas Instruments INA229/INA229-Q1采用低失调和增益漂移设计，因此可用于制造过程中不经过多温度校准的精密系统。此外，极低的失调电压和噪声支持用于mA至kA检测应用，具有宽动态范围，检测分流元件上没有显著的功率耗散损耗。该器件具有低输入偏置电流，因此可以使用更大电流检测电阻器，从而在微安级提供精确的电流测量。该器件支持50μs至4.12ms可选ADC转换时间和1x至1024x平均采样，进一步帮助降低测量数据的噪声。
特性
- 高分辨率、20位Δ-Σ ADC
- 电流监控精度
- 失调电压：±1µV（最大值）
- 失调漂移：±0.01µV/°C（最大值）
- 增益误差：±0.05%（最大值）
- 增益误差漂移：±20ppm/°C（最大值）
- 共模抑制：154dB（最小值）
- 功率监控精度
- 满量程：0.5%（最大值，–40°C至125°C）
- 能量和充电精度
- 满量程：1.0%（最大值）
- 快速警报响应：75μs
- 宽共模范围：–0.3V至+85V
- 总线电压检测输入：0V至85V
- 分流满量程差分范围：±163.84mV/±40.96mV
- 输入偏置电流：2.5nA（最大值）
- 温度传感器：±1°C（25°C时最大值）
- 可编程电阻器温度补偿
- 可编程转换时间和平均值
- 10MHz SPI通信接口
- 由2.7V至5.5V电源供电
- 工作电流：640µA（典型值）
- 关断电流：5µA（最大值）
应用
- 直流-直流转换器和电源逆变器
- 工业电池组
- 以太网供电 (POE)
- 电信设备
- 企业服务器

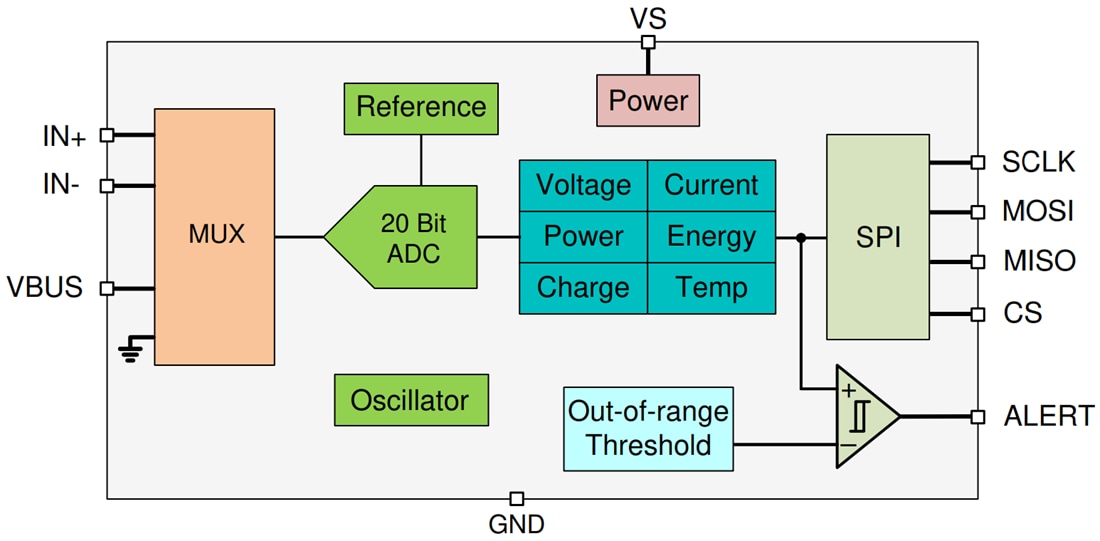

功能框图
相关开发工具
Texas Instruments INA2xxEVM功率监视器评估模块
用于评估INA228、INA229、INA237、INA238或INA239的主要特性和性能。
