Texas Instruments INA232电流/电压/功率监控器
Texas Instruments INA232电流/电压/功率监控器是一款16位数字电流监控器，具有兼容I2C/SMBus的接口。该器件可与1.2V、1.8V、3.3V和5.0V等广泛的数字总线电压兼容，还可监控外部检测电阻上的电压，并报告电流、总线电压和功率值。
INA232具有可编程的ADC转换时间和平均值计算功能。该器件还具有可编程校准值，与内部乘法器结合使用时，可直接读取电流值（单位为安培）和功率值（单位为瓦特）。该器件可监控IN-引脚上的总线电压，并可以在过流/欠流以及过压/欠压情况下发出警报。由于在电流测量模式下具有高输入阻抗，因此可以使用所需的更大电流检测电阻来测量小值系统电流。
The Texas Instruments INA232可针对独立于电源电压的–0.3V至48V的共模总线电压检测电流。该器件采用1.7V至5.5V单电源供电，正常工作时典型供电电流为300µA。可以将该器件置于低功耗待机模式，该模式下的典型工作电流为2.2µA。
特性
- 高侧或低侧电流检测
- 由1.7V至5.5V电源供电运行
- 汇报电流、电压和功率值
- 可编程满标量程：20mV/80mV
- 输入共模范围：–0.3V至48V
- 电流监控精度
- 16 位 ADC 分辨率
- 增益误差：0.3%（最大值）
- 失调电压：50µV（最大值）
- 低输入偏置电流：10nA（最大值）
- 可配置的取平均值选项
- 通用呼叫寻址支持器件之间转换同步
- 过流和欠流事件的警报限值
- 1.2V兼容I2C、SMBus接口
- 两个器件地址选项，具有四个引脚可选地址
- SOT23-8封装
- 工作温度范围：–40°C和+125°C
应用
- 智能扬声器
- 电池充电器
- 电源管理
- 电池单元监视器和平衡器
- 机架式服务器

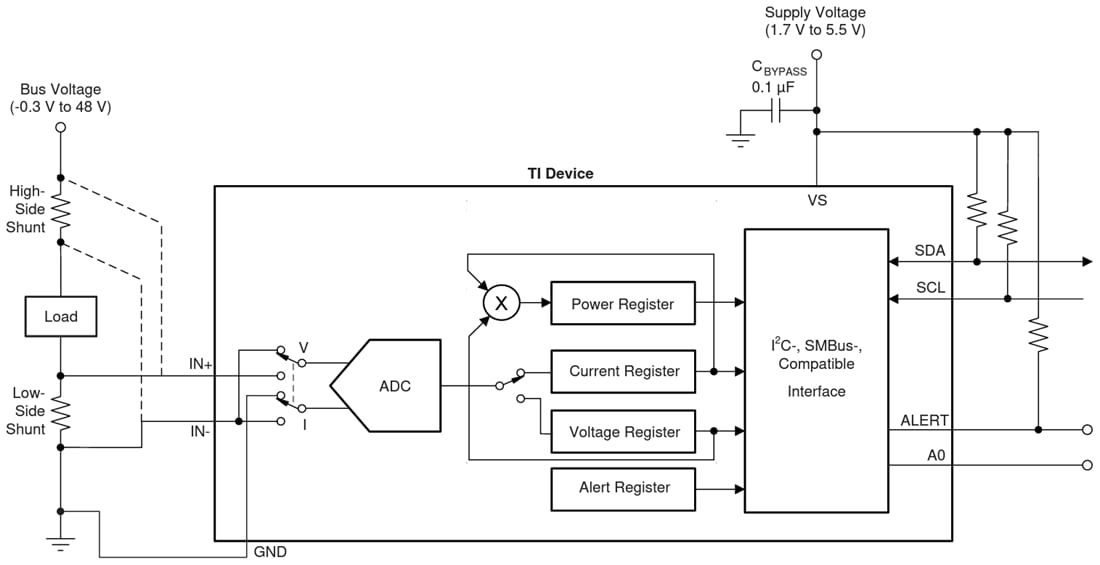

功能框图
发布日期: 2023-02-14
| 更新日期: 2023-08-04
