Texas Instruments INA234 12位数字电流监控器
Texas Instruments INA234 12位数字电流监控器具有一个I2C/SMBus兼容接口，可与1.2V、1.8V、3.3V和5.0V等广泛的数字总线电压兼容。该器件可监测外部感测电阻器上的电压，并报告电流、总线电压和功率值。
INA234具有可编程ADC转换时间和均值计算功能。该器件还具有可编程校准值，与内部乘法器结合使用时，可直接读取电流值（单位为安培）和功率值（单位为瓦特）。该器件可监测IN引脚上的总线电压，并可在过流或欠流以及过压和欠压情况下发出警报。由于在电流测量模式下具有高输入阻抗，因此可以使用更大的电流检测电阻器来测量小值系统电流。
Texas Instruments INA234可检测共模总线电压上的电流，电压范围从-0.3V到28V不等，与电源电压无关。该器件由1.7V至5.5V的电源供电，在正常运行条件下消耗300µA的电源电流（典型值）。该器件可处于低功耗待机模式，该模式下的典型工作电流为2.2µA。
特性
- 高侧或低侧电流检测
- 由1.7V至5.5V电源供电运行
- 报告电流、电压和功率
- 可编程满标量程：20mV/80mV
- 输入共模范围：–0.3V至28V
- 电流监控精度
- 12位ADC分辨率
- 增益误差：0.5%（最大值）
- 补偿电压：100µV（最大值）
- 低输入偏置电流：10nA（最大值）
- 可配置均值计算选项
- 通用呼叫寻址可在器件之间实现转换同步
- 过流和欠流事件的警报限值
- 兼容I2C、SMBus接口的1.2V电压
- 两个设备地址选项，和一个4引脚可选地址
- DSBGA-8封装（0.745mm×1.508mm）
- 工作温度：-40°C至+125°C°
应用
- 手机
- 智能扬声器
- 可穿戴产品
- 电池充电器
- 电源管理
- 电池单元监控器和平衡器
- 机架式服务器

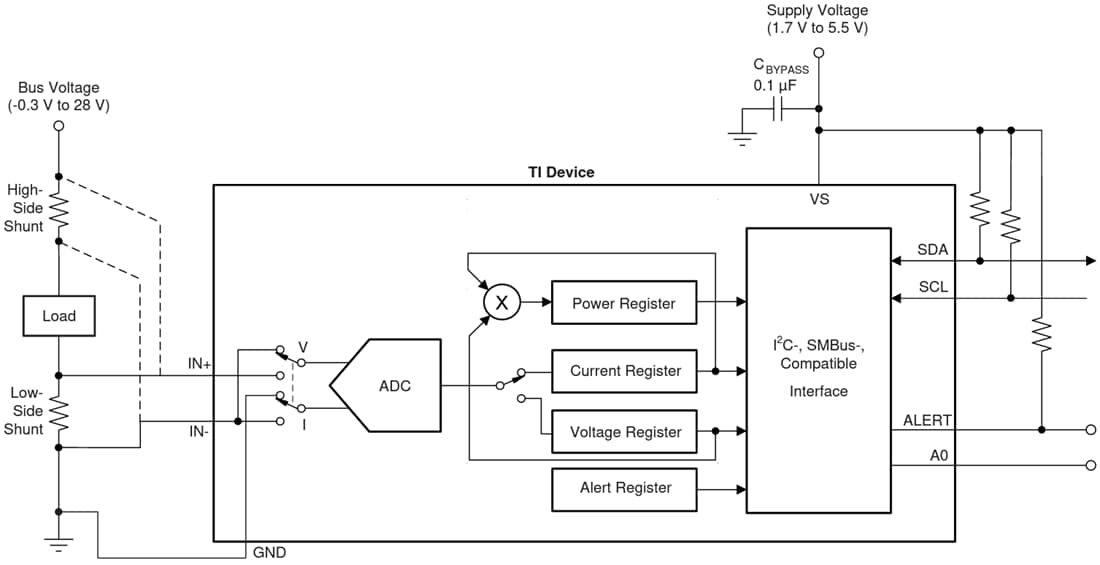

功能框图
相关开发工具
Texas Instruments INA232EVM/INA234EVM/INA236EVM评估模块
简单易用的平台，用于评估INA232、INA234或INA236的性能。
