Texas Instruments INA236 16位数字电流监控器器
Texas Instruments INA236 16位数字电流监控器（带I2C/SMBus兼容接口）符合各种数字总线电压，包括1.2V、1.8V、3.3V和5.0V。INA236监控外部检测电阻器两端的电压，并报告电流、总线电压和功率值。
TI INA236 16位数字电流监控器支持可编程ADC转换时间和平均。此外，该器件还具有带内部乘法器的可编程校准值，可直接读取电流值（单位为安培）和功率值（单位为瓦）。
INA236可监控IN引脚上的总线电压，并可在过流/欠流和过压/欠压条件下发出警报。在电流测量模式下，高输入阻抗可实现测量小值系统电流所需的大电流检测电阻器。INA236可在–0.3V至48V共模总线电压范围内检测电流，并且与电源电压无关。
该器件采用1.7V至5.5V单电源供电，正常工作时典型供电电流为300µA。INA236监视器可置于低功耗待机模式，典型工作电流只有2.2µA。
该器件的额定工作温度范围为-0°C至+125°C，具有多达4个可编程地址。
特性
- 高侧或低侧电流检测
- 由1.7V至5.5V电源供电运行
- 汇报电流、电压和功率值
- 可编程满量程范围：20mV/80mV
- 输入共模范围：–0.3V至48V
- 电流监测精度：
- 16 位 ADC 分辨率
- 增益误差：0.1%（最大值）
- 失调：5µV（最大值）
- 低输入偏置电流：10nA（最大值）
- 可配置的取平均值选项
- 通用呼叫寻址支持器件之间转换同步
- 过流和欠流警报限制
- 1.2V兼容I2C、SMBus接口
- 4引脚可选地址
- DSBGA-8封装 (0.745mm × 1.508mm)
应用
- 手机
- 智能扬声器
- 可穿戴设备
- 电池充电器
- 电源管理
- 电池单元监视器和平衡器
- 机架式服务器

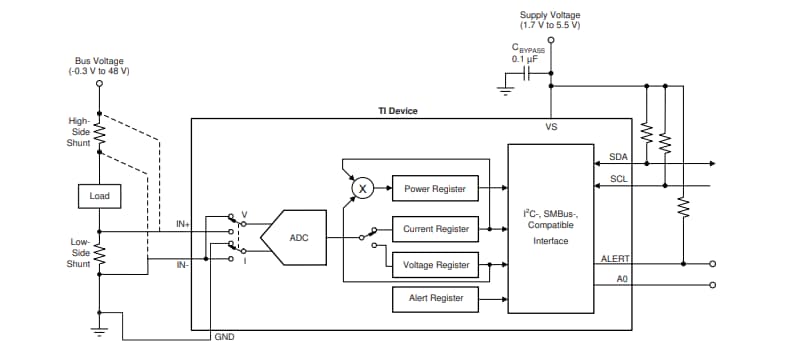

高侧或低侧检测应用
