Texas Instruments INA253/INA253-Q1电流分流监控器
Texas Instruments INA253/INA253-Q1电流分流监控器是一款电压输出、电流感测放大器，集成2mΩ分流电阻器。INA253/INA253-Q1设计用于独立于电源电压在–4V至+80V的宽共模范围内监控双向电流。它具有三个固定增益：100mV/A、200mV/A和400mV/A。通过将精密电阻器和零漂移斩波放大器相结合，可实现校准等效测量精度、 15ppm/°C的超低温漂和优化的感应电阻器开尔文布局。
INA253/INA253-Q1采用了增强型PWM抑制电路，可抑制较大的 (dv/dt) 信号，从而实现实时持续电流测量。这种测量对于电机驱动应用中的嵌入式电流测量以及对于电磁阀控制应用均至关重要。INA253-Q1器件符合汽车应用类AEC-Q100认证。
特性
- 集成精密分流电阻器
- 分流电阻器：2mΩ
- 分流电感：3nH
- 分流电阻容差：0.1%（最大值）
- 15A持续电流（–40°C至+85°C）
- 0°C至125°C温度系数：10 ppm/°C
- 高带宽：350kHz
- 增强型PWM抑制
- 出色的CMRR
- > 120dB DC CMRR
- 90dB AC CMRR (50kHz)
- 精度
- 增益
- 增益误差：0.4%（最大值）
- 增益漂移：45ppm/°C（最大值）
- 失调
- 偏置电流：±15mA (Max)
- 失调漂移：125µA/°C（最大值）
- 增益
- 宽共模范围：–4V至80V
- 可用增益：100mV/A、200mV/A和400mV/A
- 静态电流：2.4mA（最大值）
应用
- 电磁阀和阀门控制
- 传动控制
- 电机控制
- 执行器控制
- 直流/直流转换器
- 远程I/O链接控制
数据手册

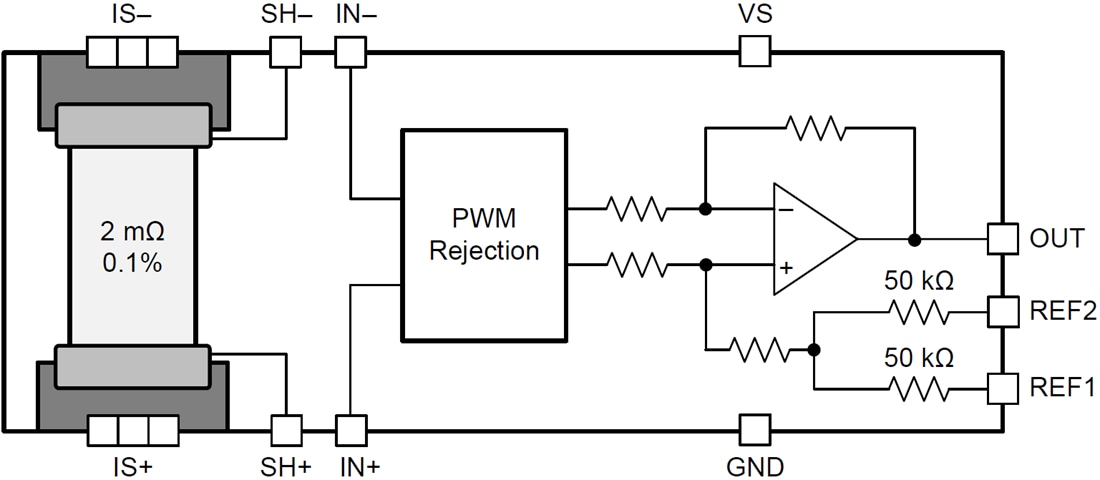

功能框图
相关开发工具
Texas Instruments INA253EVM电流检测评估模块
演示INA253x电压输出分流监控器的有效性。
