Texas Instruments INA700 I2C输出数字式功率监控器
Texas Instruments INA700 I2C输出数字功率监控器具有集成分流电阻器和16位Δ-Σ模数转换器，设计用于电流检测应用。该器件可测量在-0.3V至+40V共模电压范围内的上下至±15.728A的满量程电流。INA700通过精度±0.5%的集成振荡器报告电流、总线电压、裸片温度、功率、电量和电荷累积，同时在后台执行所需的计算。其集成温度传感器在整个结温范围内的精度为±3°C。
INA700具有低失调和低增益误差漂移，因此可用于制造过程中不进行温度校准的系统。该器件具有从50µs至4.12ms可选的ADC转换时间和从1x至1024x可选的平均采样率，这进一步帮助降低了测量数据的噪声，并可实现过电流检测窗口的优化。Texas Instruments INA700可采用微型PowerWCSP (DSBGA) 封装，可最大限度减小解决方案尺寸、最大限度提高热性能。
特性
- 低损耗集成分流电阻器
- TA = 25°C时内阻为2mΩ
- 额定电流：±15A（TA = 25°C时）
- 高分辨率、16位Δ-Σ ADC
- 宽共模范围：-0.3V至+40V
- 报告电流、总线电压、功率、内部温度、电能和电荷
- 可编程转换时间和平均值
- 电流监控精度
- 总测量误差：±0.5%（5A时）
- 失调电流：±1.5mA（最大值）
- 增益误差：±0.5%（5A时最大值）
- 增益误差漂移：±50ppm/°C（最大值）
- 功率监控精度
- 精度：0.85%（5A时）
- 电能和电荷精度
- 精度：1.35%（5A时）
- 内部监控和故障检测
- 精度±0.5%（最大值）的振荡器
- 2.94MHz高速I2C接口，具有四个引脚可选地址
- 由2.7V至5.5V电源供电运行
- 工作电流：640µA（典型值）
- 关断电流：5µA（最大值）
应用
- 笔记本电脑
- Smartphones
- 工业电池组
- 智能网络接口卡 (NIC)
- 硬件加速器卡

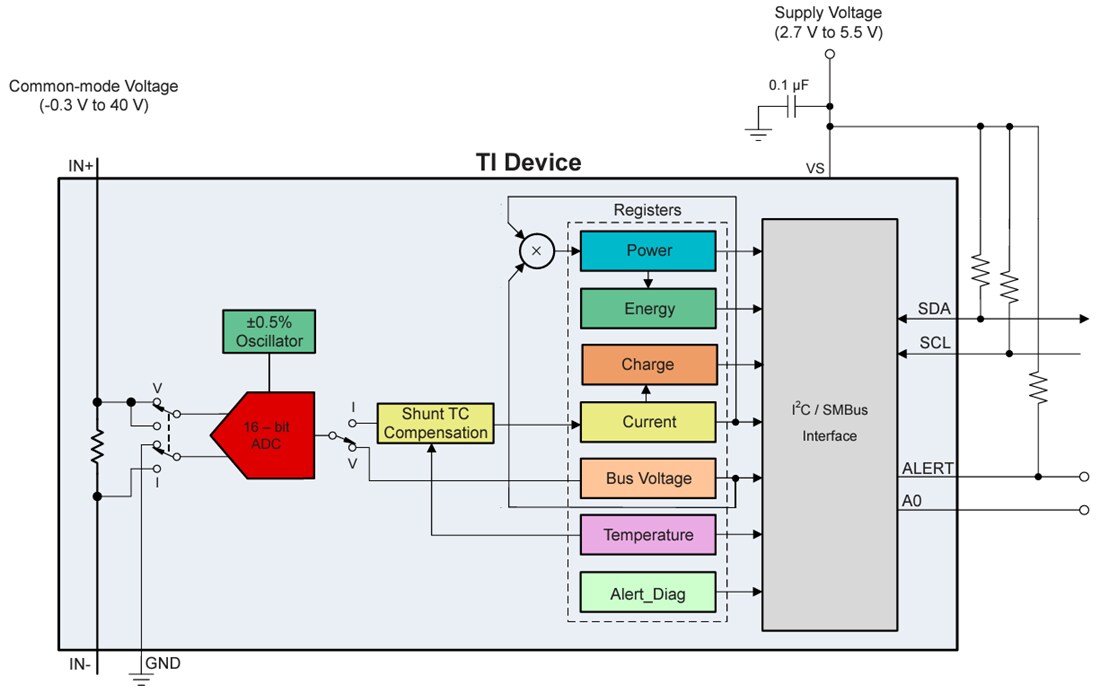

功能框图
相关开发工具
Texas Instruments INA700EVM和INA701EVM评估模块
用于评估INA700/INA701主要特性和性能的紧凑平台。
