Texas Instruments INA745x/INA745x-Q1数字功率监控器

Texas Instruments INA745x/INA745x-Q1 I2C输出数字电源监测器集成电流检测元件和16位Δ-Σ ADC，专为电流检测应用而设计。该器件可测量高达±39.32A的满量程电流，支持-0.1V至+40V的共模电压范围。INA745x/INA745x-Q1报告电流、总线电压、裸片温度、功率、能量和电荷累积，同时采用精度±0.5%集成振荡器，同时在后台执行所需的计算。集成温度传感器在结温范围内具有±2.5°C的精度。

Texas Instruments INA745x/INA745x-Q1的低偏置和低增益漂移设计使该器件可以用在制造过程中不进行多个温度校准的精确系统中。该器件允许选择ADC转换时间（从50µs到4.12ms），允许选择采样取平均值（从1x到1024x），这有助于进一步降低测量数据的噪声。INA745x-Q1器件符合汽车应用类AEC-Q100标准。

特性

  • 低损耗集成分流电阻器
    • 内部电阻：800µΩ（TA=25°C时）
    • 连续电流：±35A（TA=25°C时）
    • 峰值测量能力：±39.32A
  • 电流监测精度：A/B级，最大值
    • 失调电流：±6.25mA/±62.5mA
    • 失调漂移：±30µA/°C（A级和B级）
    • 系统增益误差：±0.75%/±1.25%
    • 共模抑制：±0.125/±1.25mA/V
  • 功率监测精度：A/B级，最大值
    • ±0.9%/±1.6%（25°C时、满量程）
  • 电能和电荷精度：A/B级，最大值
    • ±1.4%/±2.1%（25°C时、满量程）
  • 温度传感器：±1.5°C（25°C时最大值）
  • 精密振荡器：±0.5%（25°C时最大值）
  • 可编程转换时间和平均值
  • 2.94MHz高速I2C接口，带16个引脚可选地址
  • 由2.7V至5.5V电源供电运行
    • 工作电流：640µA（典型值）
    • 关断电流：5µA（最大值）

应用

  • 供电
  • 电网基础设施
  • 工业电池组
  • 测试设备
  • 电信设备
  • 企业服务器

数据手册

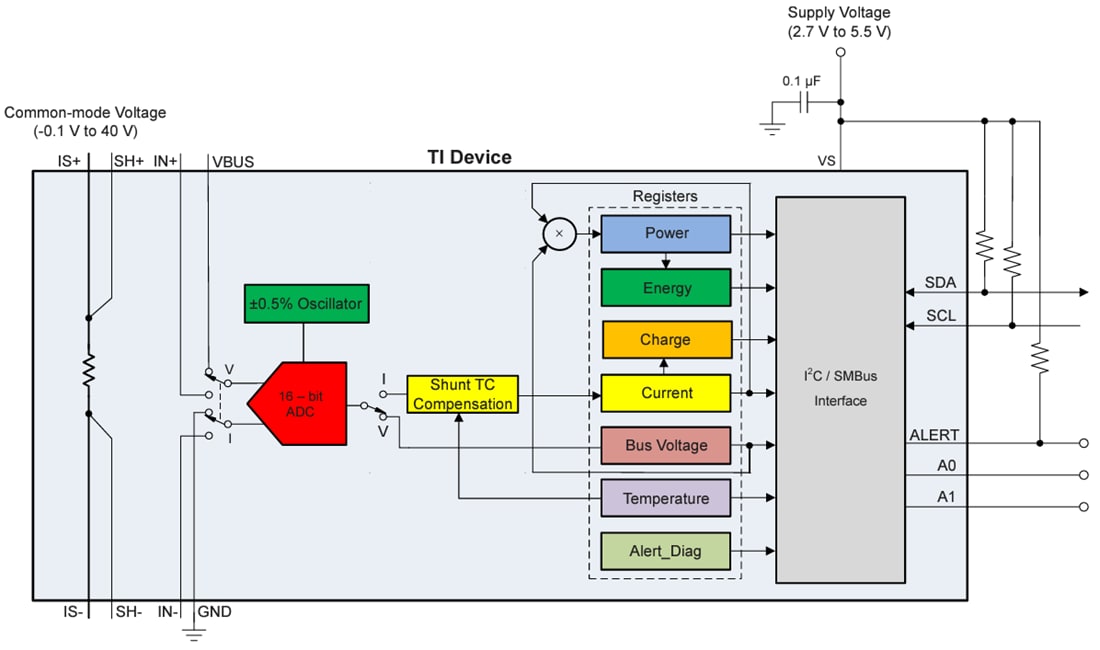

功能框图

框图 - Texas Instruments INA745x/INA745x-Q1数字功率监控器

相关开发工具

Texas Instruments INA74xEVM/INA78xEVM 评估模块（EVM）

评估INA780、INA781、INA740、INA741、INA745和INA746的主要功能和性能。
