Texas Instruments INA780x I2C输出数字功率监控器
Texas Instruments INA780x I2C输出数字功率监控器具有集成电流检测元件和16位Δ-Σ ADC，专门设计用于电流检测应用。该器件可测量高达±78.64A满量程电流，共模电压范围为-0.1V至+85V。
Texas Instruments INA780x采用精度为±0.5%的集成振荡器，可报告总线电压、电流、功率、裸片温度、能量和电荷累积。所有报告均在后台执行所需计算的同时完成。集成温度传感器在结温范围内的精度为±2.5°C。
特性
- 低损耗集成分流电阻器
- 内部电阻 (TA = 25°C)：400µΩ
- 连续电流 (TA = 25°C) ：±75A
- 峰值测量能力：±78.64A
- 电流监控精度（A/B级，最大值）
- 失调电流：±12.5mA/±125mA
- 失调漂移：±50°C（A和B级）
- 系统增益误差：±0.75%/±1.25%
- 共模抑制：±0.25/±2.5mA/V
- 电源监控精度（A/B级，最大值）
- ±0.9%/±1.6%（25°C，满量程）
- 能量和充电精度（A/B级，最大值）
- ±1.4%/±2.1%（25°C时、满量程）
- 温度传感器：±1.5°C（25°C时最大值）
- 精密振荡器：±0.5%（25°C时最大值）
- 可编程转换时间和平均值
- 2.94MHz高速I2C接口，带16个可引脚选择的地址
- 由2.7 V至5.5 V电源供电运行
- 工作电流：640µA（典型值）
- 关断电流：5 µA（最大值）
应用
- 供电
- 电网基础设施
- 工业电池组
- 测试设备
- 电信设备
- 企业服务器

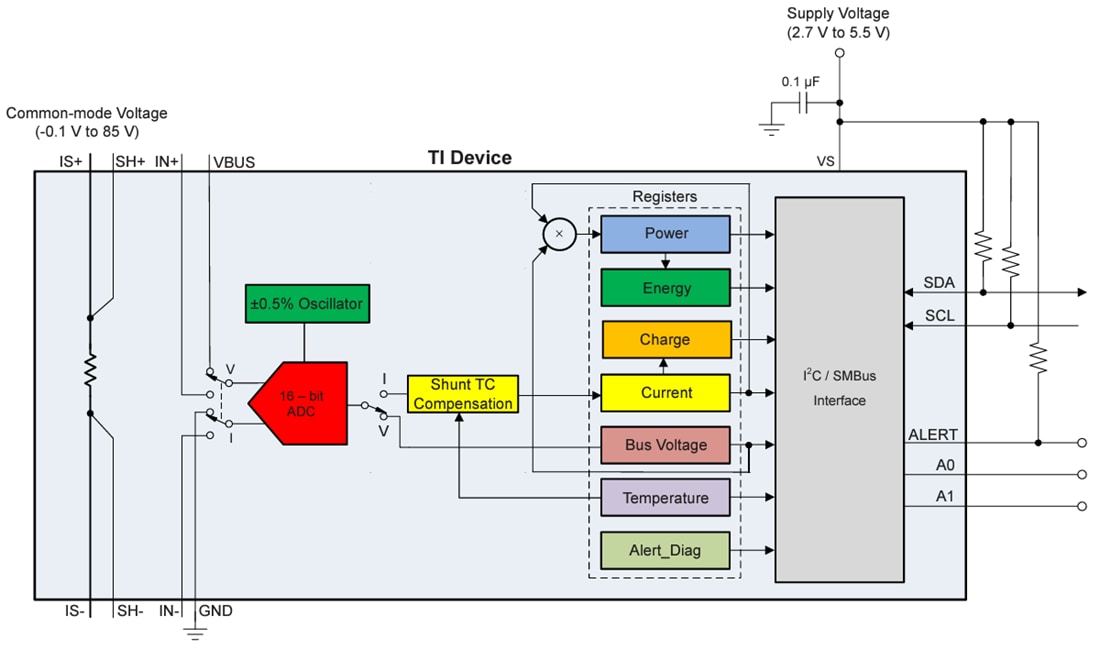

功能框图
相关开发工具
Texas Instruments INA74xEVM/INA78xEVM 评估模块（EVM）
评估INA780、INA781、INA740、INA741、INA745和INA746的主要功能和性能。
发布日期: 2024-03-22
| 更新日期: 2024-04-02
