Texas Instruments IWR1843工业毫米波雷达传感器
Texas Instruments IWR1843工业毫米波雷达传感器是基于FMCW雷达技术的集成单芯片毫米波传感器。IWR1843能够在76GHz至81GHz频带内工作，并具有高达4GHz的连续线性调频。IWR1843传感器采用低功耗45nm RFCMOS工艺制造而成，在超小外形中实现了超高集成度。IWR1843传感器非常适合用于诸多工业应用（例如楼宇自动化、工厂自动化、无人机、物料搬运、交通监控和监视）中的低功耗、自监控、超精准雷达系统。
IWR1843包括以单片实施的3TX、4RX系统（带内置PLL和A2D转换器）。IWR1843还集成了DSP子系统，其中包含TI的高性能C674x DSP（用于雷达信号处理）。该器件包括基于ARM R4F的处理器子系统，用于进行前端配置、控制和校准。只需进行简单的编程型号变更，即可实施各种传感器，并可进行动态重新配置以实施多模传感器。硬件加速器区块 (HWA) 可执行雷达处理，并且有助于以更高级的算法在DSP上保存MIPS。
IWR1843工业雷达传感器是一套完整的平台解决方案，包括TI参考设计、软件驱动程序、示例配置、API指南、培训和用户文档。
特性
- FMCW收发器
- 集成式PLL、发送器、接收器、基带和A2D
- 76GHz至81GHz工作频带，4GHz可用带宽
- 四个接收通道
- 三个发射通道
- 基于小数N分频PLL的超精准线性调频脉冲引擎
- TX功率：12dBm
- 内置校准和自检（监测）
- 基于ARM® Cortex®-R4F的无线电控制系统
- 内置固件 (ROM)
- 在整个频率和温度范围内的自校准系统
- 用于FMCM信号处理的C674x DSP
- 片上存储器：2MB
- 用于目标跟踪、分类和接口控制的Cortex-R4F微控制器
- 支持自主模式（从QSPI闪存加载用户应用程序）
- 集成外设
- 内部存储器（带ECC）
- 主机接口
- CAN和CAN-FD
- 电源管理
- 用于增强PSRR的内置LDO网络
- I/O支持双电压3.3V/1.8V
- 可用于用户应用的其他接口
- 多达6个ADC通道
- 多达2个SPI通道
- 2个UART
- I2C
- GPIO
- 用于原始ADC数据和调试仪器的2通道LVDS接口
- IWR1843高级特性
- 嵌入式自我监测，无需借助主机处理器
- 复杂的基带架构
- 嵌入式干扰检测能力
- 发送路径中的可编程相位旋转器，用于实现波束形成
- 时钟源
- 支持40MHz外部振荡器
- 支持40MHz外部驱动时钟（方波/正弦波）
- 支持40MHz晶体连接（带负载电容器）
- 简单的硬件设计
- 0.65mm脚距、161引脚10.4mm × 10.4mm覆晶法BGA封装，可实现易于组装和低成本的PCB设计
- 较小的解决方案尺寸
应用
- 智能/自动开门装置
- 用于测量距离、速度和角度的工业传感器
- 液位探测雷达
- 位移检测
- 现场发射器
- 交通监控
- 接近传感
- 安防与监控
- 工厂自动化安全防护装置
- 人数统计
- 运动检测

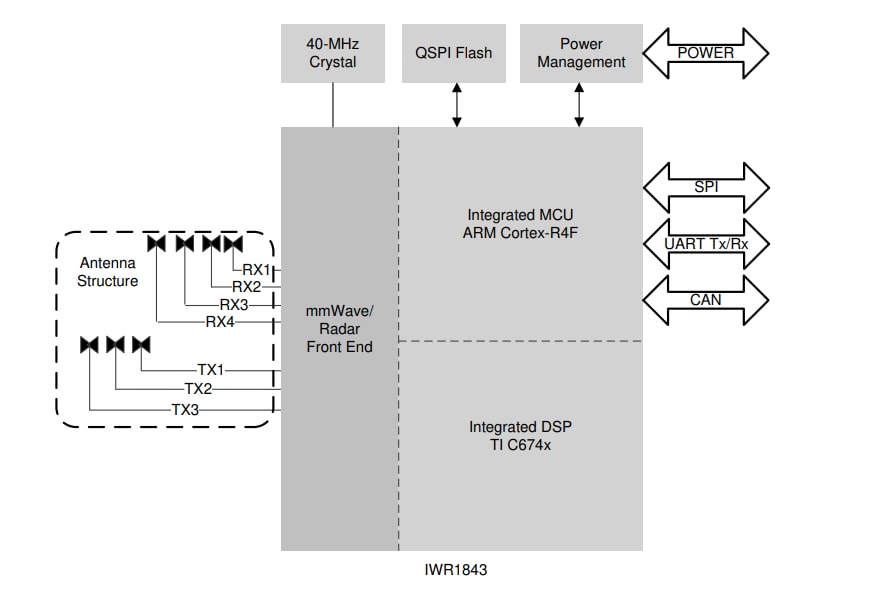

汽车示意图

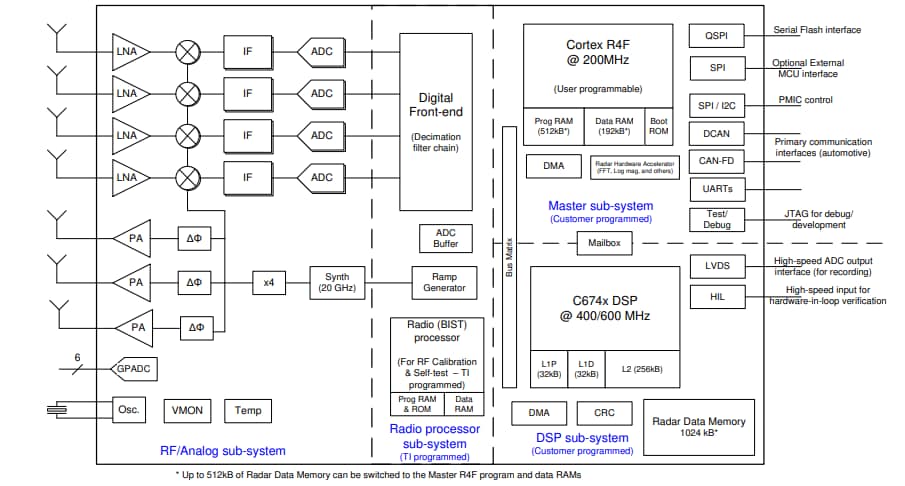

功能框图
