Texas Instruments LDC1001/Q1电感数字转换器
Texas Instruments LDC1001/LDC1001-Q1电感数字转换器是符合汽车标准的4.75V至5.25V器件，设计用于并联电阻 (Rp) 和电感 (L) 测量。LDC1001/LDC1001-Q1采用感应传感技术，可精确测量汽车和工业应用中金属目标的线性或角度位置。感应式传感是一种非接触式短距离传感技术，能够在有灰尘、污垢、油和湿气的情况下实现对导电目标的高分辨率传感，适合用于恶劣环境中的应用。
LDC1001/LDC1001-Q1系统由电感传感器（通常为PCB线圈）和导电目标组成。LDC1001-Q1采用16引脚TSSOP封装，LDC1001采用16引脚WSON封装。LDC1001/LDC1001-Q1具有多种工作模式。串行外设接口 (SPI) 简化了与MCU的连接。Texas Instruments LDC1001-Q1器件符合汽车应用类AEC-Q100认证。
特性
- 无磁体操作
- 亚微米高精度
- 可调检测范围（通过线圈设计）
- 较低系统成本
- 远程传感器放置（从恶劣环境中将LDC去耦合）
- 坚久耐用（得益于非接触式工作）
- 不受环境干扰（如污垢、灰尘、水、油）影响
- 电源电压：4.75V至5.25V（模拟）
- 电源电压，IO：1.8V至5.25V
- 电源电流：1.7mA（无电感电容槽）
- 16位RP分辨率
- 24位L分辨率
- LC频率范围：5kHz至5MHz
应用
- 触摸按钮
- 角度位置检测
- 线性位置传感
- 金属接近传感
数据手册

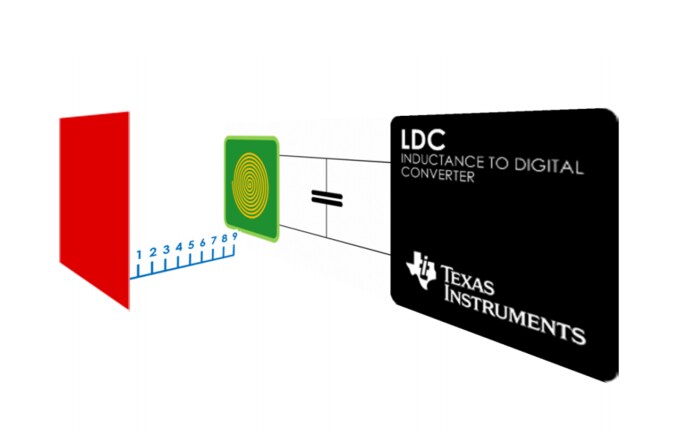

轴向距离感应应用
