Texas Instruments LM25149/LM25149-Q1降压直流/直流控制器
Texas Instruments LM25149/LM25149-Q1同步降压直流/直流控制器是一款42V、超低IQ同步降压直流/直流控制器，用于大电流、单输出应用。该控制器采用峰值电流模式控制架构，具有简单环路补偿、快速瞬态响应、出色的负载和线路调节能力。LM25149/LM25149-Q1可设置为交错模式，为大电流应用提供精确的电流共享。它可在低至3.5V VIN下工作，并可根据需要以接近100%的占空比工作。
LM25149/LM25149-Q1具有两个独特的EMI抑制特性：有源EMI滤波器和双随机扩频 (DRSS)。有源EMI滤波器可检测直流输入总线上的任何噪声或纹波电压，并注入异相消除信号以降低干扰。DRSS将低频三角和高频随机调制结合，分别可降低较低频段和较高频段的EMI干扰。这种混合技术与行业标准EMC测试中的多分辨率带宽 (RBW) 设置一致。
LM25149/LM25149-Q1的其他特性包括150°C最大工作结温、可在轻负载条件下降低电流消耗的用户可选二极管仿真功能、用于故障报告和输出监控的开漏电源良好标志。它还具有精密使能输入、单调启动至预偏置负载、集成VCC偏置电源稳压器和自举二极管、内部3ms软启动时间以及带自动恢复功能的热关断保护。
Texas Instruments LM25149/LM25149-Q1控制器采用3.5mm × 5.5mm热增强型24引脚VQFN封装，具有裸露焊盘，有助于散热。LM25149-Q1器件符合汽车应用类AEC-Q100标准。
特性
- 支持功能安全
- 来辅助功能安全系统设计的文档
- 两个集成EMI抑制机制
- 有源EMI滤波器，用于在较低频率下提高EMI性能
- 可选双随机扩频 (DRSS)，可提高低频段和高频段的EMI性能
- EMI平均降低25dBµV
- 将外部差分模式输入滤波器尺寸减小50%，降低系统成本
- 优化满足CISPR 32 B类要求
- 多功能同步降压直流/直流控制器
- 宽输入电压范围：3.5V至42V
- 1%精度、3.3V、5V、12V固定输出，或0.8V至36V可调输出
- 最高结温：150°C
- 关断模式电流：2.3µA
- 空载睡眠电流：9.5µA
- 最多可堆叠两个相位
- 通过频率折返实现高级压差
- 开关频率范围：100kHz至2.2MHz
- 同步输入和同步输出能力
- 固有保护特性可实现稳健设计
- 内部断续模式过流保护
- ENABLE和PGOOD功能
- VCC、VDDA和栅极驱动UVLO保护
- 内部或外部环路补偿
- 带迟滞的热关断保护
应用
- 楼宇自动化
- 工业运输
- 供电
- 测试与测量
- 航空航天与国防

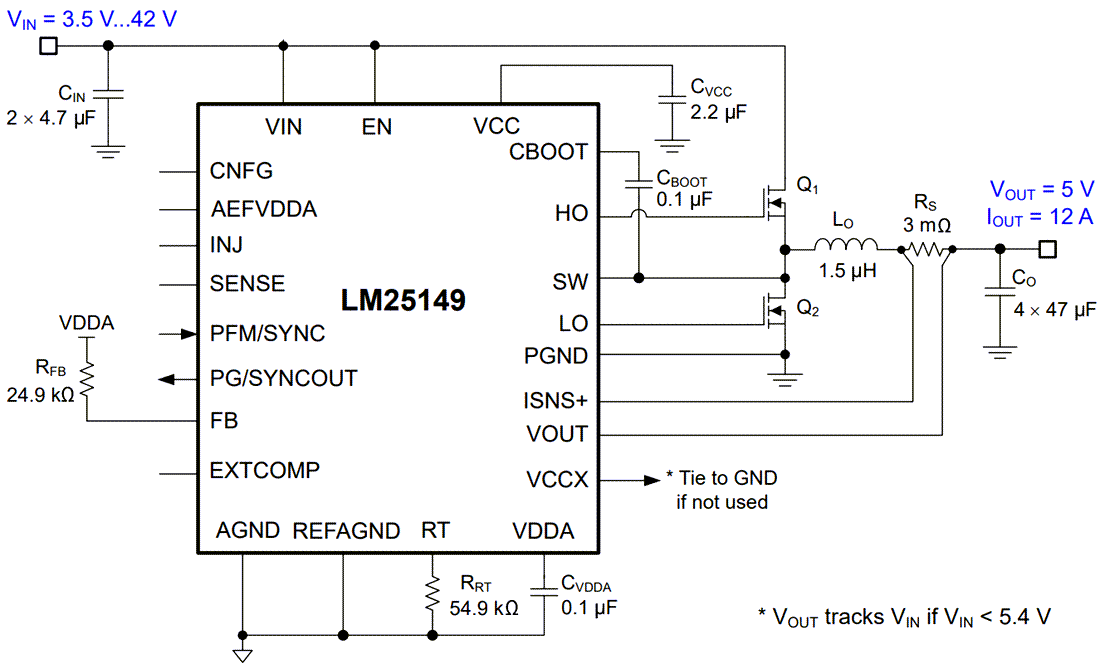

典型应用示意图
相关开发工具
Texas Instruments LM25149-Q1EVM-2100控制器评估模块
演示LM25149-Q1高性能汽车用同步降压直流/直流降压控制器。
