Texas Instruments LM6x4xx/LM6x4xx-Q1降压转换器
Texas Instruments LM6x4xx/LM6x4xx-Q1降压转换器是提供固定或可调输出电压稳压器，可设置为1V至预期输入电压的95%。这些稳压器在3V至36V宽输入电压范围内工作，瞬态容差高达42V。该系列设计用于实现低EMI。该器件具有引脚可选扩频和可调节SW节点上升时间。双随机扩频 (DRSS) 跳频设置为±4%（典型值），通过结合三角和伪随机调制大幅降低峰值辐射，并采用先进技术减少扩频调制引起的输出电压纹波。
Texas Instruments LM6x4xx/LM6x4xx-Q1具有开漏RESET输出，设有滤波和延迟释放功能，并真实指示系统状态。在自动模式下，该器件可在固定频率脉冲宽度调制 (FPWM) 和脉冲频率调制 (PFM) 工作模式之间自动转换，从而实现仅5µA（典型值）的无负载电流消耗。电气特性指定结温范围为–40°C至+150°C。LM6x4xx-Q1器件符合汽车应用类AEC-Q100标准。
特性
- 符合汽车应用类AEC-Q100标准
- 温度等级1 TA：–40°C至+125°C
- 支持功能安全
- 可提供文档，协助功能安全系统设计
- 输入电压范围：3V至36V
- RESET输出，带滤波器和延迟释放
- 设计用于实现低EMI
- 符合CISPR 25 5类标准的评估模块
- 引脚可配置扩频
- 可调节SW节点上升时间
- 高于和低于AM频段运行（引脚可配置400kHz和2.2MHz固定或200kHz至2.2MHz可调）
- 低EMI对称引脚分配
- 轻负载模式引脚可配置，用于恒定频率或脉冲频率调制 (PFM)
- 高效率解决方案
- 8A负载下效率为95%
- 5µA输入电流（自动模式下无负载时）
- 关断电流：<1μA（典型值）
- 功率密度大
- 内置补偿、软启动、限流、热关断以及UVLO
- 4.5mm × 3.5mm可湿性侧翼QFN封装
- ϴJA = 21.6°C/W，在LM61495RPHEVM上测得
应用
- 汽车信息娱乐
- 仪器组
- ADAS

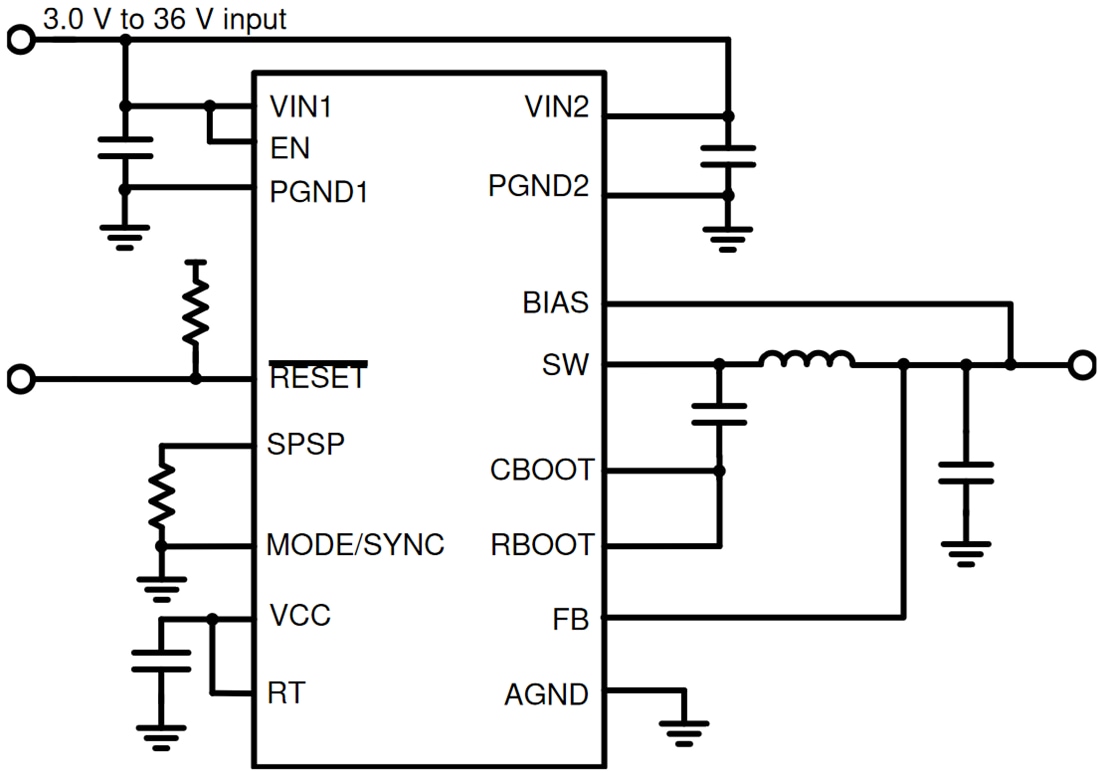

简化示意图
相关开发工具
Texas Instruments LM61495RPHEVM转换器评估模块 (EVM)
组装完备且经过测试的电路，用于评估LM61495-Q1同步降压转换器。
发布日期: 2021-04-23
| 更新日期: 2025-03-06
