Texas Instruments LM 74500-Q1反向极性保护控制器
Texas Instruments LM74500-Q1反向极性保护控制器是符合汽车AEC Q 100标准的控制器，可搭配外部N沟道MOSFET用作低损耗反向极性保护解决方案。3.2V至65V的宽电源输入范围支持控制诸多常用的直流母线电压（例如12V、24V和48V）汽车电池系统。由于该器件支持3.2V输入电压，因此非常适合用于汽车系统中严苛的冷启动要求。该器件可承受并保护负载免受低至-65V负电源电压的影响。LM74500-Q1无反向电流阻断，适合用于为负载提供输入反极性保护，这些负载可能会将能量回送到输入电源，例如汽车车身控制模块电机负载。
Texas Instruments LM74500-Q1控制器设有用于外部N通道MOSFET的电荷泵栅极驱动器。LM74500-Q1的高电压额定值有助于简化用于汽车ISO7637保护的系统设计。当使能引脚处于低电平时，控制器关断并消耗约1µA电流，从而在处于睡眠模式时提供低系统电流。
特性
- 下列性能符合AEC-Q100标准：
- 器件温度1级（-40°C至125°C环境工作温度范围）
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级2
- 器件充电器件模型 (CDM) ESD分类等级C4B
- 输入电压范围：3.2V至65V（3.9V启动）
- 输入反向电压额定值：–65V
- 用于外部N通道MOSFET的电荷泵
- 使能引脚特性
- 1µA关断电流（EN=低）
- 工作静态电流：80μA典型值（EN=高）
- 采用额外TVS二极管，符合ISO7637汽车试验标准的脉冲1瞬态要求
- 采用8引脚2.90mm × 1.60mm SOT-23封装
应用
- 车身电子产品和照明
- 汽车信息娱乐系统 - 数字集群、音响主机
- 汽车用USB集线器
- 工业工厂自动化 - PLC

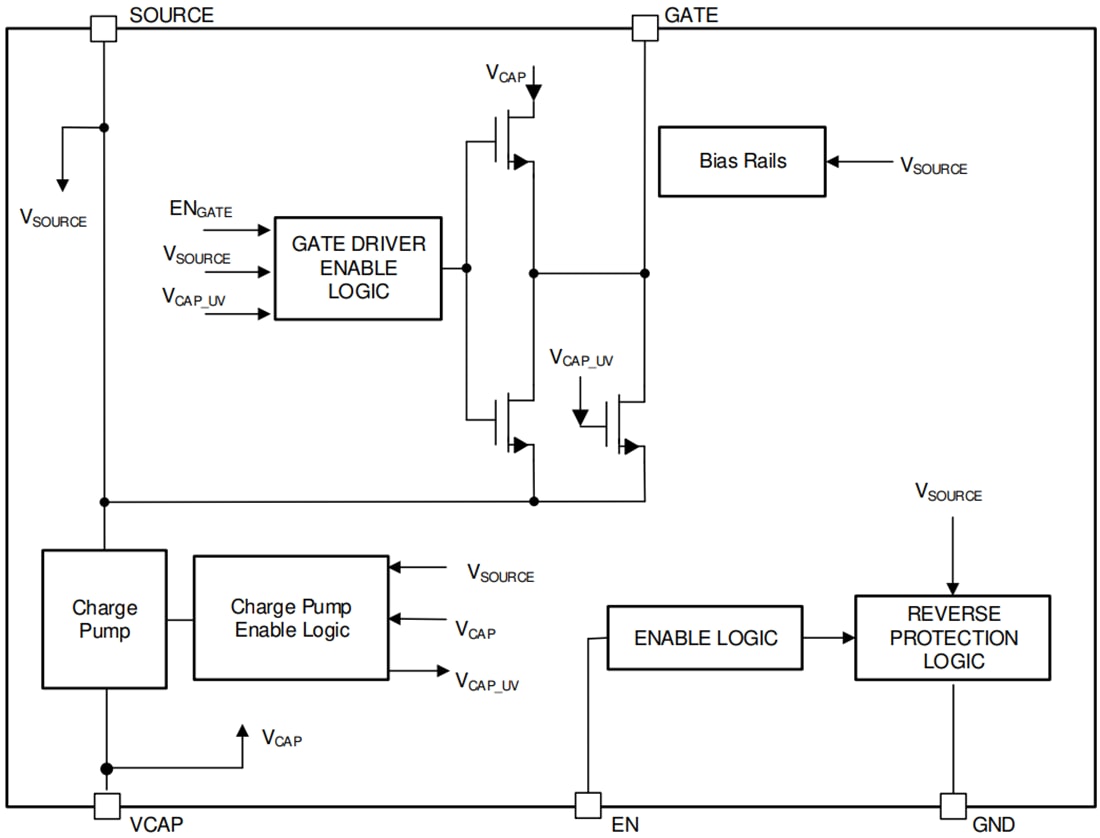

功能框图
相关开发工具
Texas Instruments LM74500Q1EVM控制器评估模块
评估LM74500-Q1反向极性保护控制器的运行和性能。
发布日期: 2021-03-09
| 更新日期: 2022-03-11
