Texas Instruments LMG342xEVM-04x半桥子卡
TTexas Instruments LMG342xEVM-04x子板将两个LMG342xR0x0 GaN FET配置在一个半桥中，具有锁存过流保护功能和所有必要的辅助外围电路。Texas Instruments LMG342xEVM-04x设计用于与大型系统搭配使用。
特性
- 输入电压高达600 V
- 简单的开环设计，用于评估LMG342xR0xx的性能
- 板载单/双PWM信号输入，用于死区时间可变的PWM信号
- 逐周期过流保护功能
- 便利的探测点，用于逻辑和功率级测量，示波器探头具有短接地弹簧探头

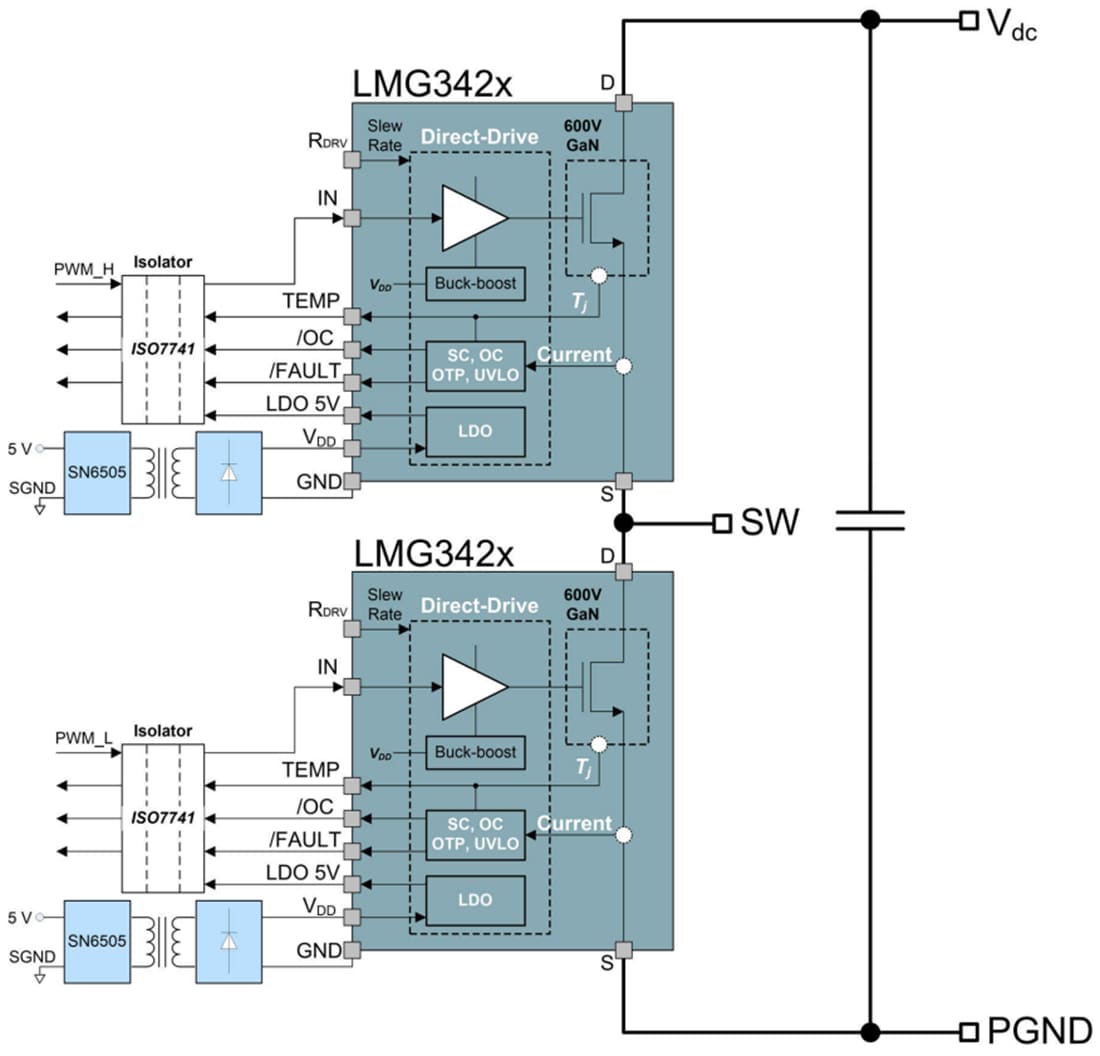

框图
相关产品
Texas Instruments LMG342xR030 GaN场效应晶体管（FET）
可使设计人员在电子设备系统中实现新的功率密度和效率水平。
相关开发工具
Texas Instruments LMG342X-BB-EVM 评估模块（EVM）
用于将任意LMG342xR0x0半桥电路板配置为同步降压转换器。
发布日期: 2022-04-20
| 更新日期: 2025-03-06
