Texas Instruments LMR336x0AP-Q1同步降压转换器
Texas Instruments LMR336x0AP-Q1同步降压转换器为苛刻的应用提供出色的效率。该转换器输入电压高达36V，可驱动高达2A或3A的负载电流。LMR336x0AP-Q1采用微型3mm × 2mm尺寸解决方案，具有较高的轻负载效率和输出准确度。
电源良好标记和精度使能功能，可在各种应用中实现灵活且易于使用的解决方案。TI LMR336x0AP-Q1电压转换器在轻负载时自动折返频率，从而提高效率。保护特性包括热关断、输入欠压闭锁、逐周期限流以及断续短路保护。
设备集成免去大部分外部元件的采用，而是提供可进行简单PCB布局的引脚布局设计。LMR336x0AP-Q1采用12引脚3mm×2mm下一代VQFN封装，带可湿性侧翼。
特性
- 符合汽车应用类AEC-Q100标准（-40°C至+125°C，TA温度等级1）
- 可提供功能安全文档来辅助功能安全系统的设计
- 为苛刻的汽车应用而配置
- 输入电压范围：3.8V至36V
- 输出电压范围：1V至24V
- 输出电流：2A、3A
- 75mΩ/50mΩ RDS-ON功率MOSFET
- 峰值电流模式控制
- 最短导通时间：68ns
- 400kHz、2.1MHz频率
- 集成补偿网络
- 低EMI和开关噪声
- HotRod™封装
- 并行输入电流路径
- 所有负载下高效功率转换
- 峰值效率：>95%
- 低关断静态电流：5µA
- 低工作静态电流：25µA
- 使用LMR336x0APQ1并借助WEBENCH® Power Designer创建定制设计方案
应用
- 信息娱乐与仪表板
- 远程信息处理控制单元

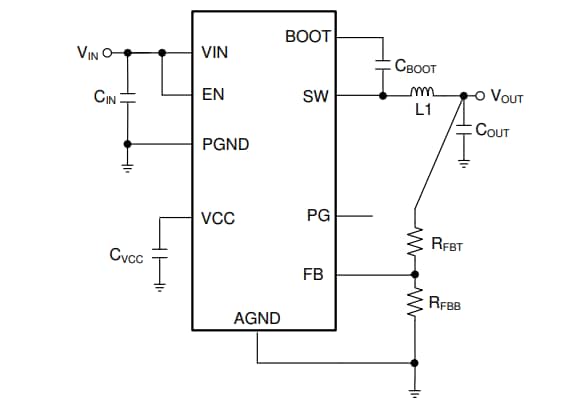

简化示意图

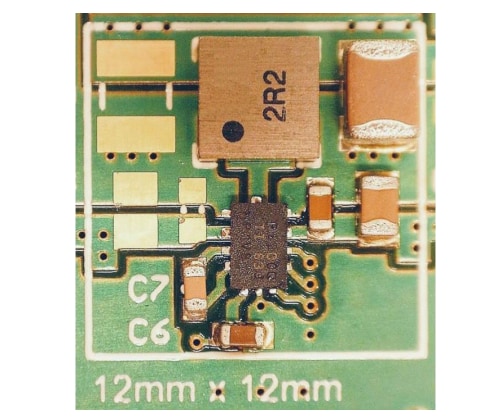

最少元件示例

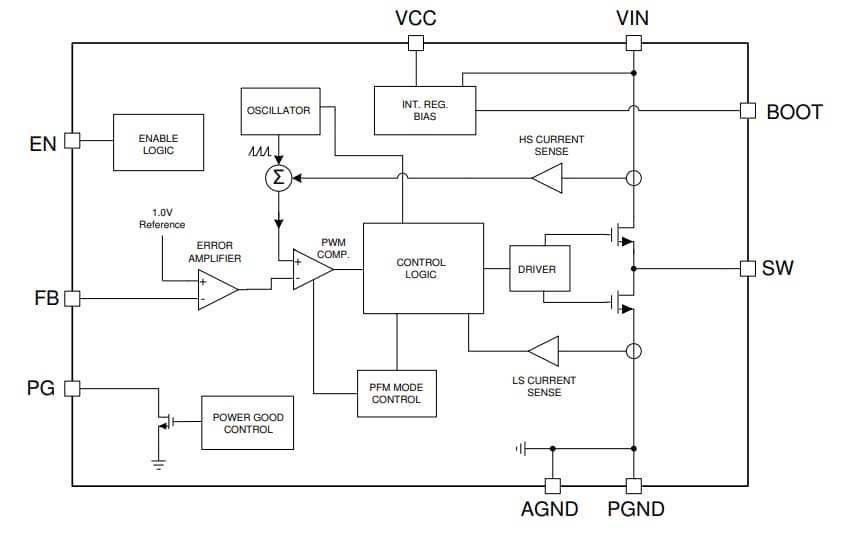

功能框图
发布日期: 2021-07-21
| 更新日期: 2023-04-03
