Texas Instruments LMR38015/LMR38015-Q1同步降压转换器
Texas Instruments LMR38015/LMR38015-Q1同步降压转换器通过在宽输入电压范围内进行调节，最大限度地减少对外部浪涌抑制元件的需求。LMR38015/LMR38015-Q1可在输入电压骤降至4.2V时工作，必要时占空比接近100%。这一特性使该器件成为48V电池汽车应用和MHEV/ev系统的绝佳选择，因为其最大输入电压为85V。
LMR38015/LMR38015-Q1具有一个高压使能引脚，可通过将器件连接到宽输入电源电压或在启动和关机时进行精确的UVLO控制来使能器件。通过内置滤波和延迟功能，电源良好标志可准确显示系统状态，无需外部监控器。该器件采用伪随机展频选项，可更大程度地降低EMI。开关频率可在200kHz至2.2MHz范围内进行配置，从而避开噪声敏感频段。此外，可通过RT引脚对频率进行编程，从而在低工作频率下提高效率，或通过在高工作频率下缩小设计尺寸来实现。
该器件具有内置的保护功能，例如断续模式短路保护、逐周期电流限制以及功耗过大情况下的热关断功能。Texas Instruments LMR38015-Q1符合汽车AEC-Q100 1级标准，采用12引脚WSON封装。
特性
- 配置用于严苛的应用
- 输入电压范围：4.2 V至80 V
- 1.5 A 的可持续输出电流
- 超低静态工作电流：40µA
- 可调开关频率：200kHz至2.2MHz
- 与外部时钟频率同步
- 97%最大占空比
- 支持具有预偏置输出的启动事件
- 在整个温度范围内具有±1.5%的参考电压容差
- 精密使能
- 集成补偿网络易于使用，可实现低BOM数量
- 集成式同步整流
- 12引脚WSON可湿性侧翼，PowerPAD™集成电路封装
- PFM或强制PWM (FPWM) 选项
- 符合汽车应用类AEC-Q100标准
- 温度等级1级（-40°C至+150°C，TJ）
- 支持功能安全
- 可提供文档，协助功能安全系统设计
- 设计用于满足低EMI要求
- 扩频选项，用于降低峰值辐射
- 低封装寄生效应促进CIPR25 5类合规性
应用
- 汽车逆变器和电机控制
- 汽车级直流/直流转换器
- 汽车电池管理系统
- 汽车48 V轻度混合ECU偏置电源
视频

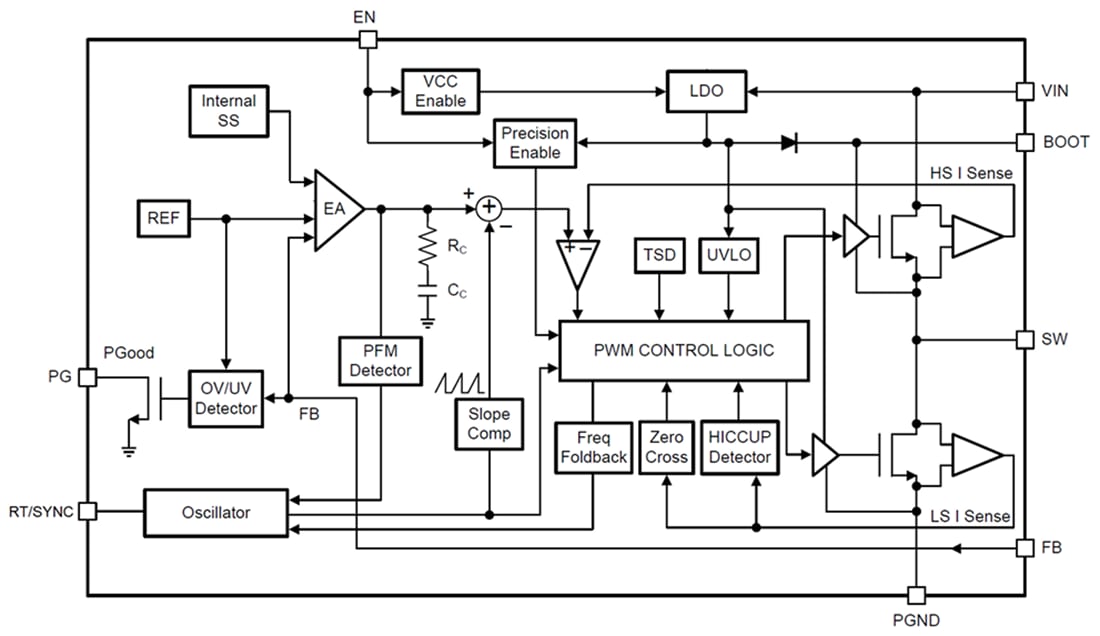

功能框图
数据手册
开发工具
Texas Instruments LMR38025QEVM 驱动评估模块
使用具有宽占空比范围的LMR38025SQDRRRQ1 同步降压转换器。
