Texas Instruments LMR38025/LMR38025-Q1同步降压转换器
Texas Instruments LMR38025/LMR38025-Q1同步降压转换器设计用于 在宽输入电压范围内进行调节，最大限度地减少外部浪涌抑制元件的使用。该转换器的工作输入电压范围为4.2V至80V，最大占空比为97%，并具有可降低峰值辐射的扩频选项。LMR38025/LMR38025-Q1降压转换器可提供高达2.5A的连续输出电流、200kHz至2.2MHz的可调开关频率以及超低40µA的工作静态电流。该转换器具有一个高压使能引脚，可通过将其连接到宽输入电源电压或在启动和关机时进行精确的UVLO控制来促进器件的工作。LMR38025/LMR38025-Q1降压转换器具有电源正常标志功能，内置滤波器和延时器。这种电源良好标志功能可正确显示系统状态，无需外部监控器。
LMR38025/LMR38025-Q1降压转换器还具有逐周期电流限制、打嗝模式短路保护以及功率耗散过大时的热关断功能。典型应用包括汽车逆变器和电机控制、汽车DC/DC转换器、汽车电池管理系统以及汽车48V轻度混合动力ECU偏置电源。LMR38025-Q1是AEC-Q100 1级汽车级，符合汽车应用要求。
特性
- 为苛刻的汽车应用而配置
- 4.2V 到 80V 的输入电压范围
- 2.5A 的可持续输出电流
- 40µA超低工作静态电流
- 200kHz至2.2MHz的可调开关频率范围
- 与外部时钟频率同步
- 97%最大占空比
- 支持具有预偏置输出的启动事件
- 在整个温度范围内具有±1.5%的参考电压容差
- 精密使能
- 集成补偿网络易于使用，可实现低BOM数量
- 集成式同步整流
- 12引脚WSON可湿性侧翼，PowerPAD™集成电路封装
- PFM或强制PWM (FPWM) 选项
- 支持功能安全：
- 可提供文档，协助功能安全系统设计
- 经过优化满足低EMI要求：
- 扩频选项可降低峰值发射
- 低封装寄生效应，有助于符合CIPR25 5类标准
- 可提供文档，协助功能安全系统设计
应用
- 汽车逆变器和电机控制
- 汽车DC/DC转换器
- 汽车电池管理系统
- 汽车48 V轻度混合ECU偏置电源

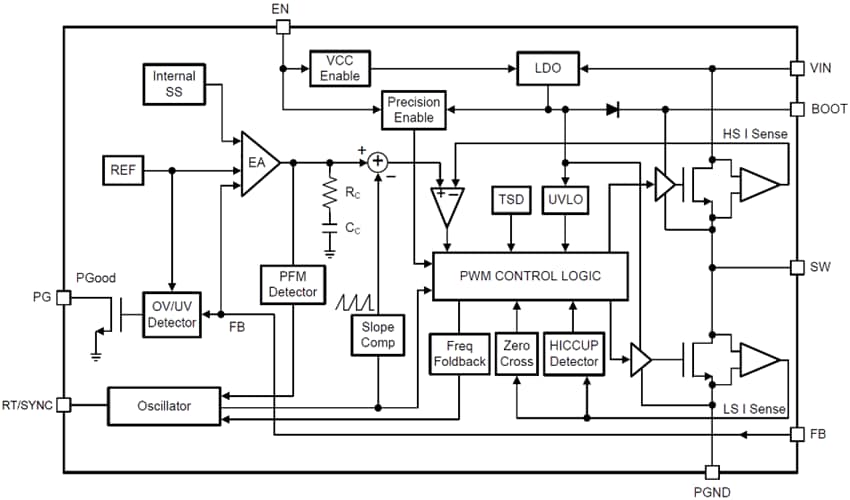

功能框图
相关评估模块
Texas Instruments LMR38025QEVM 驱动评估模块
使用具有宽占空比范围的LMR38025SQDRRRQ1 同步降压转换器。
发布日期: 2024-01-10
| 更新日期: 2025-05-06
