Texas Instruments LMR514x5/LMR514x5-Q1同步降压转换器

Texas Instruments LMR514x5/LMR514x5-Q1同步降压转换器可驱动高达2.5A或3.5A负载电流。该器件具有4V至36V宽输入范围，非常适合用于需要对非稳压电源进行功率调节的各种工业应用。该款宽V_IN 、易于使用的同步降压转换器具有200kHz至1MHz可调开关频率，设有外部电阻器，可灵活优化效率或外部元件尺寸。

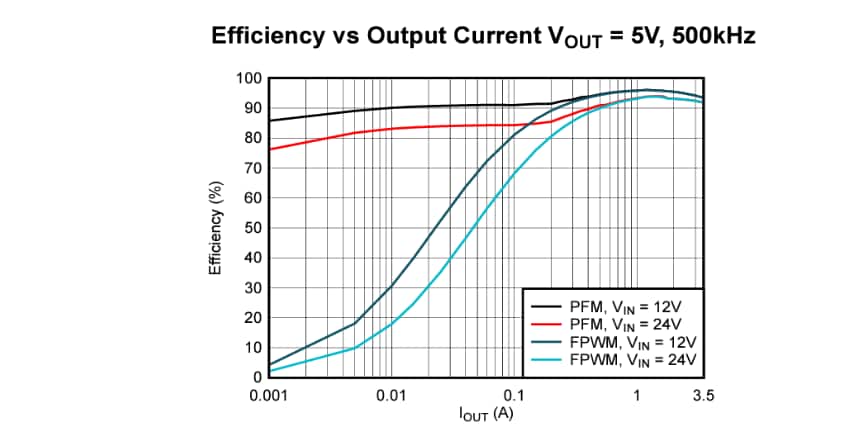

TI LMR514x5/LMR514x5-Q1同步降压转换器具有脉冲频率调制（PFM版本），可在轻负载时实现高效率；强制脉冲宽度调制（FPWM版本），从而在整个负载范围内实现恒定频率和小输出电压纹波。

内部设有软启动和补偿电路，因此仅需极少外部元件即可使用。该转换器具有内置保护特性，例如逐周期限流、断续模式短路保护以及功耗过高时的热关断。

LMR514x5/LMR514x5-Q1 采用 WSON-12 封装。LMR514x5-Q1器件符合汽车应用类AEC-Q100认证。

特性

符合汽车应用类AEC-Q100标准，器件温度1级环境工作温度范围为-40°C至+125°C
支持汽车系统要求
- 宽输入电压范围：4 V至36 V
- 连续输出电流：2.5A或3.5A
- 室温下±1.0%容差电压基准
- 最短接通时间：75ns（典型值）
- 低静态电流：25 µA
- 可调频率：200 kHz至1 MHz
- 频率扩频
- 保护特性
  - 精密使能输入
  - 开漏PGOOD
  - V_IN 欠压闭锁 (UVLO)
  - 逐周期限流
  - 具有断续模式的输出短路保护
  - 热关断
