Texas Instruments LP8772x-Q1低噪声降压转换器
Texas Instruments LP8772x-Q1低噪声降压转换器旨在满足各种汽车和工业雷达应用中AWR、IWR及其他MMIC的电源管理要求。该器件包含三个DC/DC降压转换器、一个LDO稳压器以及一个负载开关。该LDO由外部供电，旨在为以太网器件或系统中的任何其他器件供电。负载开关用于在传感器睡眠模式期间切断3.3V IO电源。该器件由I2C通信接口和使能信号进行控制。
此系列低噪声DC/DC降压转换器支持17.6MHz、8.8MHz或4.4MHz的出厂编程开关频率。其高开关频率和宽频率范围内的低噪声可实现无LDO电源解决方案，有助于降低解决方案成本并提高热性能。开关时钟会强制进入PWM模式，以获得出色的射频性能，并且还可以与外部时钟同步。Texas Instruments LP8772x-Q1器件支持远程电压检测，可补偿稳压器输出与负载点（POL）之间的IR压降，从而提高输出电压的精度。
特性
- 下列性能符合AEC-Q100标准：
- 器件温度等级1（环境工作温度范围：–40°C至+125°C）
- 器件符合功能安全标准
- 开发用于功能安全应用
- 帮助ISO 26262功能安全系统设计满足ASIL-B要求的文档
- BUCK、LDO和负载开关输出以及输入电源过压和欠压监测
- Q&A看门狗
- 电平或PWM错误信号监控器 (ESM)
- ABIST和CRC
- 输入电压：标称3.3V（3V至4V范围）
- 3个高效率、低噪声、高频率DC/DC降压转换器：
- 输出电压：0.8V、0.82V、0.9V至1.9V，输出电压阶跃为20mV
- 最大输出电流：3.5 A
- 开关频率：4.4MHz、8.8MHz和17.6MHz
- 600mA线性稳压器，带旁路/负载开关模式（LDO_LS1）
- LDO模式输入电压：1.2V至4V
- 输出电压：0.6V至3.4V，输出电压阶跃为50mV
- 旁路/负载开关模式输入电压：1.6V至3.4V
- 400mA负载开关（LS2）
- 输入电压范围：1.6 V-3.6 V
- 导通电阻（3.3V输入、200mA）：75mΩ（典型值）
- 输出短路和过载保护
- 通过I2C接口实现稳压器输出动态电压调节(DVS)
- 输入过压保护（OVP）和欠压锁定（UVLO）
- 两个通用电压监测器，与LDO_LS1和LS2输出共享
- 过温警告和保护
- I2C接口，支持标准、快速模式、快速模式+以及可选的I2C地址选择
应用
- 卫星雷达
- 短距和中距角雷达
- 超短距雷达
- 远程前置雷达
- 低纹波、低噪声应用

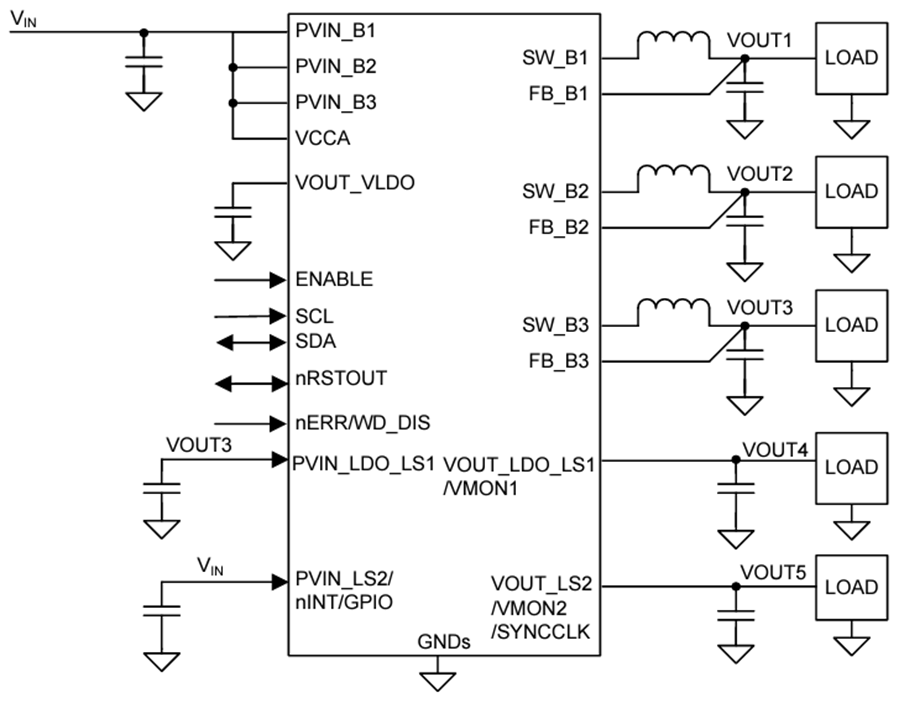

简化示意图
相关开发工具
Texas Instruments LP87725Q1EVM转换器评估模块 (EVM)
该模块设计用于帮助用户评估LP87725-Q1的功能和性能。
发布日期: 2024-03-05
| 更新日期: 2024-10-01
