Texas Instruments MMBZxxVAL-Q1共阳极齐纳二极管
Texas Instruments MMBZxxVAL-Q1共阳极齐纳二极管是一款采用共阳极配置的双通道单向或单通道双向ESD。该器件具有相对较低的电容和低漏电流特性，可用于高速应用。Texas Instruments MMBZxxVAL-Q1采用SOT-23封装，可在节省空间的外形中提供可靠的双通道瞬态保护。
特性
- IEC 61000-4-2 ESD保护
- ±30 kV 接触放电
- ±30kV气隙放电
- IEC 61643-321浪涌保护，高达1.7A (10/1000µs)
- 低漏电流：50nA (最大值)
- 温度范围：–55°C至+150°C
- 用于自动光学检测 (AOI) 的引线封装
- 符合 AEC-Q101
应用
- 汽车和工业过压保护
- CAN/LIN瞬态抑制
- 双通道单向或单通道双向

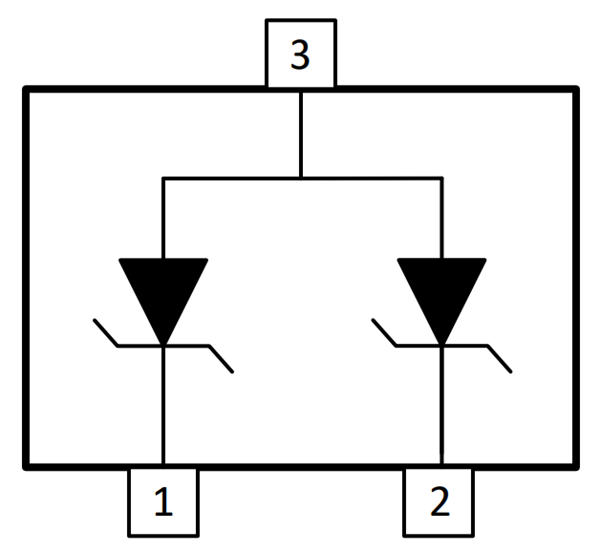

功能框图
开发工具
Texas Instruments ESDEVM评估模块 (EVM)
采用所有的传统ESD尺寸，从而能够测试任意数量的器件。
相关产品
Texas Instruments MMBZxVAL双通道Zener二极管
30kV ESD保护，采用SOT-23封装，专为ESD和瞬态电压抑制而设计。
