Texas Instruments OPA830低功耗单电源宽带运算放大器

Texas Instruments OPA830低功耗单电源宽带运算放大器（运放）是电压反馈放大器，设计用于在+5V或+3V的单电源下工作。还支持在+10V或 ±5V的电源下工作。输入范围可低至负电源以下，并可在距正电源的1.7V以内正常工作。互补共射极输出可在驱动150Ω负载时，实现距离任一电源仅25mV的输出摆幅。高输出驱动电流(±80mA)、低差分增益和相位误差非常适合用于单电源消费类视频产品。

器件的压摆率(550V/μs)和高增益带宽积(110MHz)可确保低失真运行。这使得OPA830成为5V和3V CMOS ADC理想的缓冲级与其他单电源器件不同，随着信号摆幅的降低，低功耗失真性能得到改善。9.2nV/Hz的低输入电压噪声支持宽动态范围运行。

Texas Instruments OPA830采用行业标准SO-8封装和超小型SOT-23-5封装。建议将 OPA832 用于固定增益线路驱动器应用。

特性

  • 高带宽
    • 250MHz (G = +1)
    • 110MHz (G = +2)
  • 低电源电流：3.9mA (VS = +5V)
  • 灵活的电源范围
    • 双电源：±1.4 V至±5.5 V
    • +2.8 V至+11 V单电源
  • 在单电源供电下，输入范围包括地电位
  • 在+5V电源下的输出摆幅为4.88V
  • 高转换率：550V/μs
  • 低输入电压噪声：9.2nV/Hz
  • 无铅SOT-23封装

应用

  • 单电源模数转换器(ADC)输入缓冲器
  • 单电源视频线路驱动器
  • CCD成像通道
  • 低功耗超声波
  • PLL积分器
  • 便携式消费类电子产品

数据手册

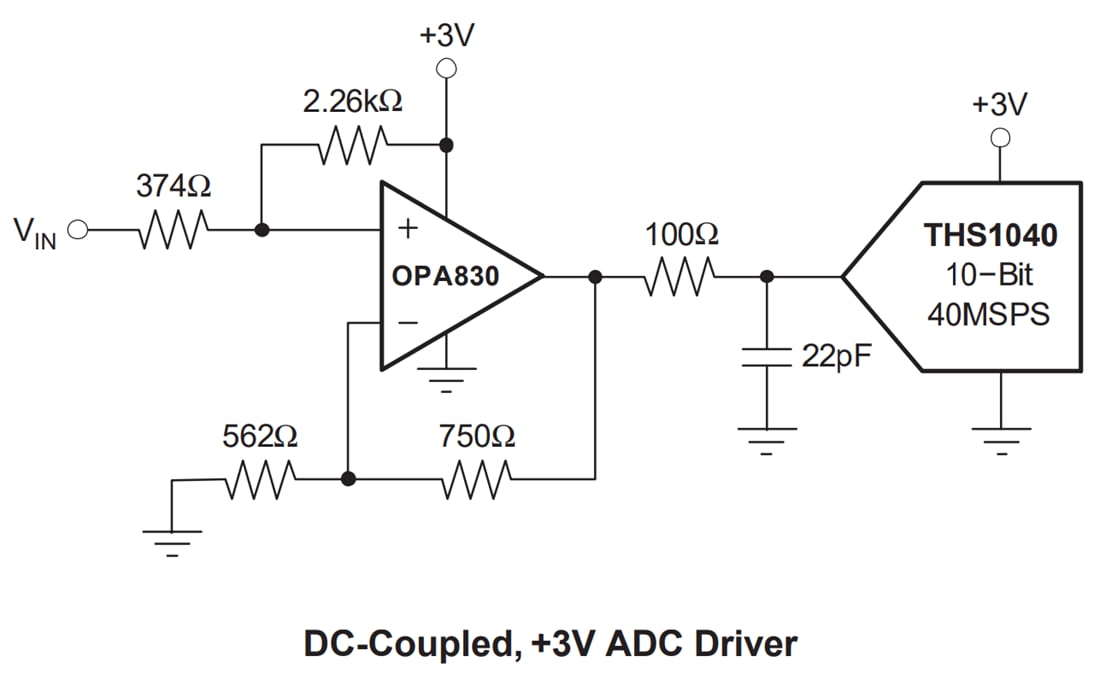

典型应用

应用电路图 - Texas Instruments OPA830低功耗单电源宽带运算放大器

相关开发工具

Texas Instruments DEM-OPA-SO-1A SO-8通用评估模块

通用未填充PCB，用于采用8引脚SOIC (D) 封装的单运算放大器。
