Texas Instruments OPAx994/OPAx994-Q1高压RRIO运算放大器
Texas Instruments OPAx994/OPAx994-Q1高压RRIO运算放大器具有出色的AC性能，包括24MHz宽单位增益带宽和35V/µs高转换速度，同时每通道仅需1.35mA的静态电流。OPAx994/OPAx994-Q1系列旨在保持各种电容负载的稳定性。例如，OPAx994/OPAx994-Q1在驱动负载电阻为1MΩ 的10µF大电容负载时可实现50度的相位裕度。OPAx994/OPAx994-Q1设计采用补偿架构，可减轻大型容性负载的持续振铃。此设计可为具有大容量、变化或未知电容负载的系统提供可靠的性能和简易的设计。
这些设备还提供出色的DC精度，包括高短路输出电流（125mA/通道）、低失调电压（典型值为±350µV）、低失调漂移（典型值为±2.5µV/°C）和高CMRR (125dB)，适用于主输入对内的高压操作。这些特性使Texas Instruments OPAx994/OPAx994-Q1成为适用于高压工业应用的灵活、强大、高性能运算放大器。OPAx994-Q1设备符合汽车应用类AEC-Q100标准。
特性
- 宽电源电压范围：2.7 V至32 V
- 轨到轨输入和输出
- 24MHz GBW宽带宽，单位增益稳定
- 无限容性负载驱动能力，驱动10µF和1MΩ负载时相位裕度为50°
- 高输出电流驱动力：±125mA
- 低失调电压：±350μV（典型值）
- 低失调电压漂移：±2.5μV/°C（典型值）
- 低噪声：12 nV/√Hz（1 kHz时）
- 高共模抑制：125 dB
- 高转换速度：35V/µs
- 低静态电流：每个放大器1.35mA
应用
- AC充电（桩）站
- GFCI故障检测和测试
- 软件定义无线电
- PC和笔记本电脑用显示面板
- LCD电视
- 无线控制照明
- 电机驱动（功率级和控制模块）
- 供电（UPS、服务器和商用网络电源）
- ADC驱动器和基准缓冲器放大器
- 高侧和低侧电流检测

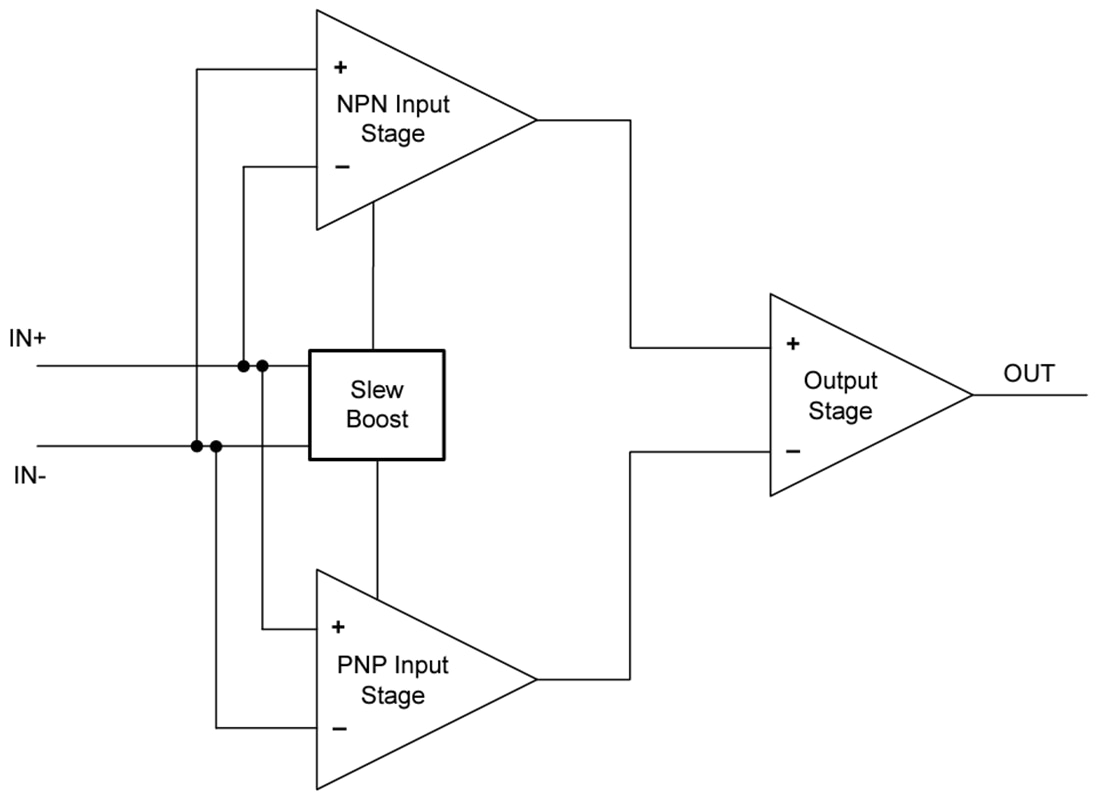

功能框图
开发工具
Texas Instruments 通用DIY放大器电路评估模块
可为工程师和DIY爱好者提供现实生活中的放大器电路。
发布日期: 2024-03-18
| 更新日期: 2025-08-01
