Texas Instruments REF34xx/REF34xx-Q1低功耗电压基准
Texas Instruments REF34xx/REF34xx-Q1低漂移低功耗电压基准为低温漂 (6ppm/℃)、低功耗、高精度CMOS电压基准。这些电压基准具有±0.05％的初始精度和低工作电流，功耗小于95μA。这些器件还具有5μVp-p/V的极低输出噪声，因此能够在噪声关键系统中通过高分辨率数据转换器保持较高的信号完整性。REF34xx/Q1采用小型SOT-23封装，为MAX607x和ADR34xx提供增强的规格和引脚至引脚替换。REF34xx/Q1系列与大多数模数转换器和数模转换器兼容，如ADS1287、ADUCM360、ADS1112。
该器件的低输出电压滞后和长期低输出电压漂移进一步改善了稳定性和系统可靠性。此外，该器件具有小尺寸和小工作电流 (95μA)，适用于便携式和电池供电应用。REF34xx-Q1器件符合汽车应用类AEC-Q100认证。REF34xx-EP器件采用金丝键合线，工作温度范围为–55°C至+105°C，具有镀锡铅引线涂层。
特性
- 初始精度：±0.05%（最大值）
- 温度系数：6ppm/°C（最大值）
- 工作结温范围：-40°C至+125°C
- 输出电流：±10mA
- 低静态电流：950μA（最大值）
- 宽输入电压：12V
- 输出1/f噪声（0.1Hz至10Hz）：5µVPP/V
- 出色的长期稳定性：30ppm/1000小时
- 小型6引脚SOT-23封装
应用
- 精密数据采集系统
- PLC模拟输入输出模块
- 现场发射器
- 便携式/电池供电设备
- 工业测量仪表
- 测试设备
- 电力监控
- LCR仪表应用
- 精密数据采集系统
- PLC模拟输入输出模块
- 现场发射器
- 便携式/电池供电设备
- 工业测量仪表
- 测试设备
- 电力监控
- LCR仪表

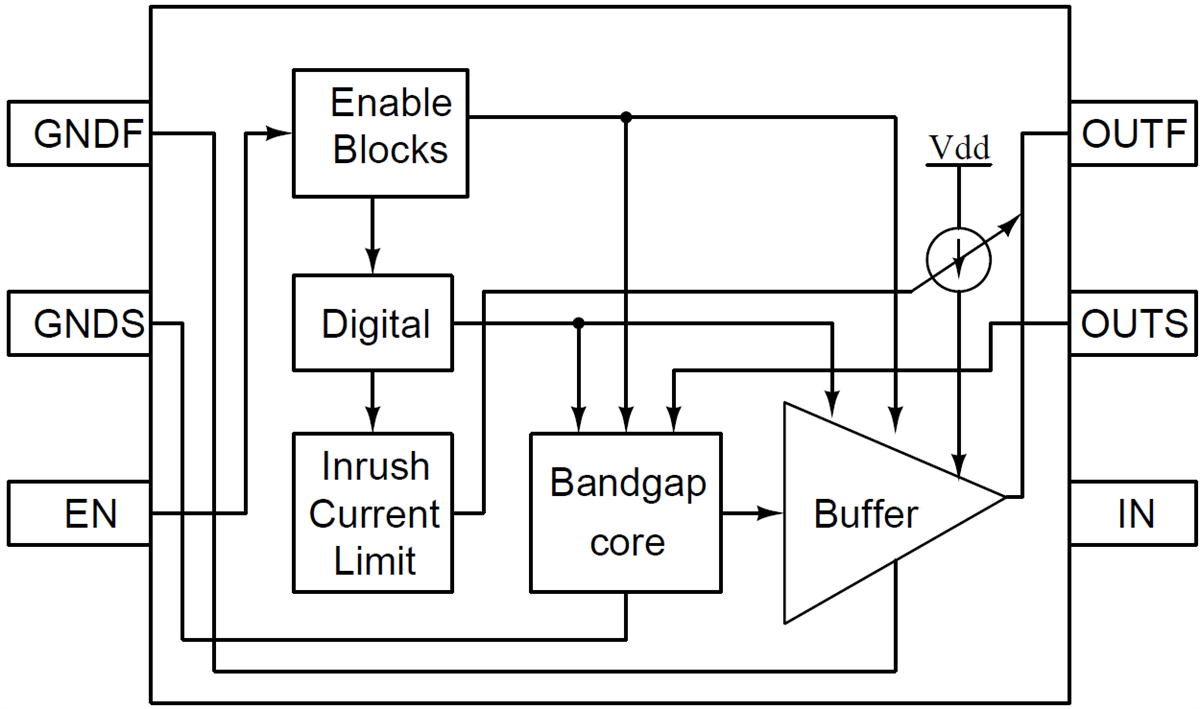

功能框图
发布日期: 2018-01-31
| 更新日期: 2022-10-25
