Texas Instruments RES31A薄膜电阻分压器
Texas Instruments RES31A薄膜电阻分压器由一对匹配的电阻分压器组成，采用薄膜SiCr材料以及TI的高性能模拟CMOS工艺制造。RES31A的标称输入电阻为100kΩ，与RES11A相比支持更高的分压电压，而其电流消耗则低于RES21A。该设备提供多种标称比率，可满足多样化的系统需求。
RES31A系列具有高比率匹配精度，每个分压器的测量比率在额定值的 0.05% (±500ppm)（典型值）范围内。在整个温度范围内都能保持精度。
RES31A的温度范围为–40°C至+125°C，采用8引脚SOT-23-THIN封装。该设备的主体大小为2.9mm × 1.6mm（主体大小为标称值，不包括引脚）。
特性
- 宽温度范围：-40 °C至+125 °C
- 比率 = RIN : RG，RIN = 100kΩ（标称值）
- ±0.05%（最大值）高精度比率容差
- 在温度范围内的漂移低：
- RES31A00的最大TCRratio为+2/-5ppm/°C（在-40°C至+105°C范围内，最大TCRratio为±2ppm/°C）
- 其他比值的最大TCRratio为±2ppm/°C
应用
- 精密分压器，精密电平转换
- 放大器增益和衰减配置
- 比较器阈值精确设定
- 用于实现离散差分放大器与仪表放大器，具备高CMRR和高增益精度
相关产品
Texas Instruments RES11A/RES11A-Q1薄膜电阻分压器
汽车设备，提供多种标称比率以满足各种系统需求。
Texas Instruments RES21A电阻器网络
已匹配的薄膜SiCr电阻分压器，用于高性能模拟CMOS工艺。

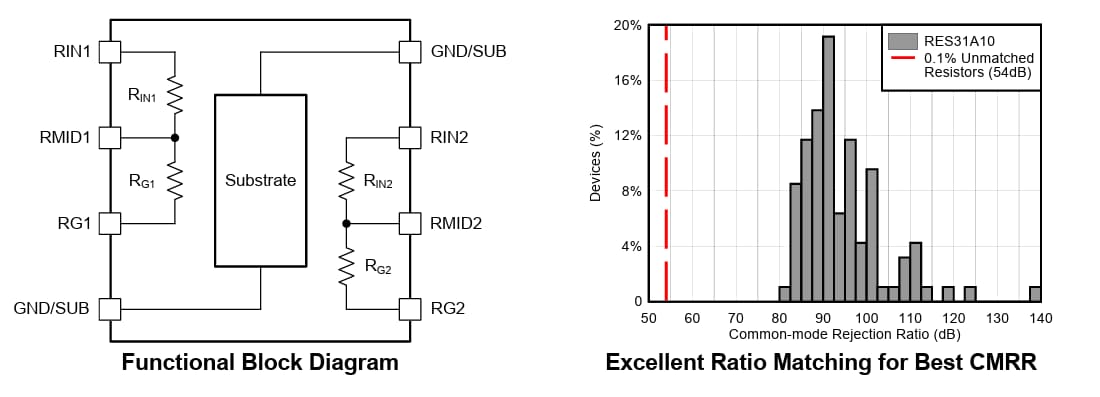

功能框图
