Texas Instruments SN65LBC174A-EP RS-485/RS-422线路驱动器

Texas Instruments SN65LBC174A-EP RS-485/RS-422四路差分线路驱动器设计用于TIA/EIA-485 (RS-485)、TIA/EIA-422 (RS-422) 和ISO 8482应用。SN65LBC174A-EP优化用于平衡多点总线传输，信号传输速率高达30兆位/秒 (Mbps)。

传输介质可以是印刷电路板迹线、背板或电缆。数据传输的最终速率和距离取决于介质的衰减特性和耦合到环境的噪声。Texas Instruments SN65LBC174A-EP 器件采用金丝键合线，工作温度范围为–55°C至+105°C，具有镀锡铅引线涂层。

特性

  • VID V62/07611
  • 设计用于TIA/EIA-485、TIA/EIA-422和ISO 8482应用
  • 信号传输速率高达30 Mbps
  • 传播延迟时间：<11ns
  • 低待机功耗：1.5 mA（最大值）
  • 驱动器正负电流限制
  • 上电和断电无毛刺脉冲，适用于线路插入应用
  • 热关断保护
  • 行业标准引脚分配，兼容 SN75174 、 MC3487 、DS96174、 LTC487 和 MAX3042
  • 支持国防、航空航天和医疗应用
    • 受控基线
    • 唯一组装/测试厂
    • 唯一制造厂
    • 可在军用（-55°C至125°C）温度范围内使用
    • 延长的产品寿命周期
    • 延长的产品变更通知
    • 产品可追溯性

应用

  • 信号传输速率高达30Mbps
  • 航空电子、雷达
  • 导弹GPS导航
  • 工业运输
  • 嘈杂环境中的高速多点数据传输应用

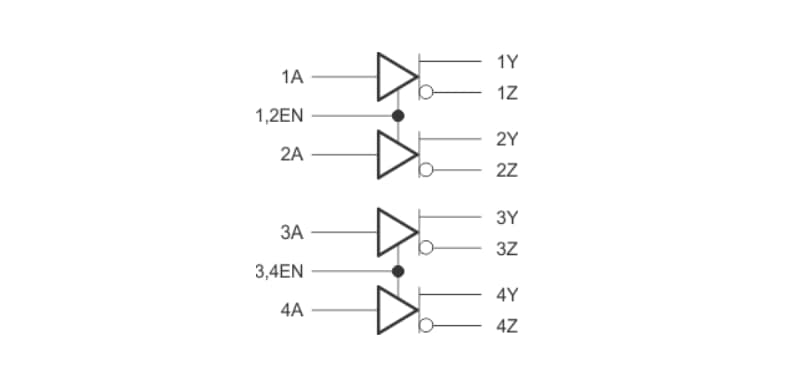

功能图

框图 - Texas Instruments SN65LBC174A-EP RS-485/RS-422线路驱动器
发布日期: 2020-02-25 | 更新日期: 2025-03-05
