Texas Instruments SN74AC17/SN74AC17-Q1六路缓冲器
Texas Instruments SN74AC17/SN74AC17-Q1六路缓冲器由六个独立的CMOS逻辑缓冲器组成，带有施密特触发器输入端。这些缓冲器的输入端可接受高达6V的电压。SN74AC17/SN74AC17-Q1缓冲器在5V时具有±24mA连续输出驱动，在5V和50pF负载时最大tpd 为8.2ns。这些缓冲器支持高达±75mA的短脉冲输出驱动（5V），并可驱动50Ω传输线。SN74AC17-Q1六路缓冲器通过了AEC-Q100汽车应用认证。这些SN74AC17/SN74AC17-Q1可用于消除缓慢或嘈杂的输入信号、开关消抖、启用或禁用数字信号，以及在控制器复位期间保持信号。
特性
- 输入接受电压高达 6 V
- 连续±24mA输出驱动5V
- 支持高达±75mA的输出驱动（5V）短脉冲串
- 驱动50Ω输电线路
- 最大tpd ：8.2ns（5V、50pF负载时）
- 1.5V至6V宽工作范围
- 符合AEC-Q100汽车应用要求 (SN74AC17-Q1)：
- 设备温度等级1级：-40°C至125°C
- 器件HBM ESD分类级别2
- 器件CDM ESD分类级别C4B
- 采用可湿性侧翼QFN封装
应用
- 消除慢速或高噪声输入信号
- 对开关进行去抖
- 启用或禁用数字信号
- 在控制器复位期间保持信号
功能图

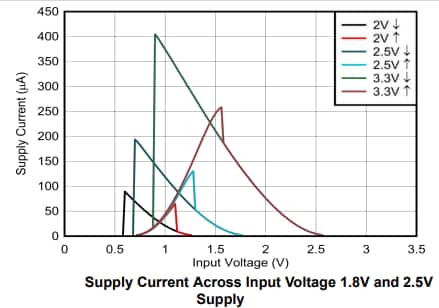

特性曲线
数据手册
