Texas Instruments SN74AC2G100/SN74AC2G100-Q1双通道触发器
Texas Instruments SN74AC2G100/SN74AC2G100-Q1双通道D型触发器提供两个独立的D型触发器，具有上升沿触发时钟、低电平有效清零和可配置逻辑数据输入。数据输入可以安排成许多种1输入和2输入逻辑函数，包括缓冲、反相、与、或、与非、或非、异或和异或非。所有输入均采用施密特触发器架构，以支持慢速或噪声大的输入信号。
TI SN74AC2G100-Q1符合汽车应用类AEC-Q100标准。
特性
- 符合汽车应用类AEC-Q100标准 (SN74AC2G100-Q1)：
- 器件温度等级1：-40°C至+125°C
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C4B
- 提供可湿性侧翼QFN封装
- 1.5V至6V的宽工作电压范围
- 输入接受电压高达 6 V
- 连续±24mA输出驱动5V
- 电压为5V时，支持高达±75mA的输出驱动（短时突发）
- 驱动50Ω传输线
- 最大tpd ：9.7ns（5V、50pF负载时）
应用
- 在控制器复位期间保持信号
- 输入缓慢边沿速率信号
- 在嘈杂环境中运行

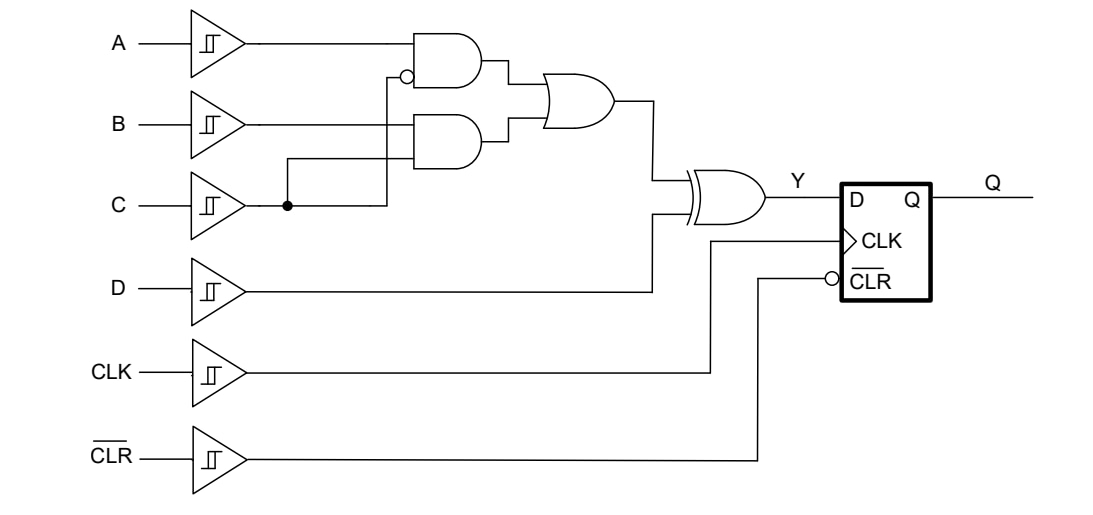

逻辑图（正逻辑）
开发工具
Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)
通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。
Texas Instruments 14-24-NL-LOGIC-EVM逻辑评估模块 (EVM)
支持任何采用BQA、BQB、RGY（14 - 24引脚）、RSV、RJW或RHL封装的逻辑器件或转换器件。
