Texas Instruments SN74AC3G97/SN74AC3G97-Q1门

Texas Instruments SN74AC3G97/SN74AC3G97-Q1门是三路可配置门，具有施密特触发输入。SN74AC3G97/SN74AC3G97-Q1包含三个独立的'97功能可配置逻辑门。通过将未使用的输入连接到电源或接地，每个TI SN74AC3G97/SN74AC3G97-Q1门均可配置为多种单输入和双输入逻辑运算功能。

TI SN74AC3G97-Q1符合汽车应用类AEC-Q100标准。

特性

  • 符合AEC-Q100认证要求，适用于汽车应用（SN74AC3G97-Q1）：
    • 器件温度等级1：-40°C至+125°C
    • 器件人体模型 (HBM) 静电放电 (ESD) 分类等级2
    • 器件CDM ESD分类等级C4B
  • 提供可湿性侧翼QFN封装
  • 1.5V至6V的宽工作电压范围
  • 输入接受电压高达 6 V
  • 电压为5V时，支持高达±75mA的输出驱动（短时突发）
  • 电压为5V时，为±24mA的连续输出驱动
  • 驱动50Ω传输线
  • 最大tpd ：6ns（电压为5V、负载为50pF时）
  • 每个通道均可独立配置为：
    • 2:1数据选择器或多路复用器
    • 双输入与门或或门
    • 具有一个反相输入的双输入与门、与非门、或门或或非门
    • 缓冲器或反相器

应用

  • 将电源正常信号进行结合
  • 将使能信号进行结合
  • 消除慢速或高噪声输入信号
  • 同步反相时钟输入
  • 对开关进行去抖
  • 使用较少的输入来监测错误信号
  • 数据选择
  • 多路复用

数据手册

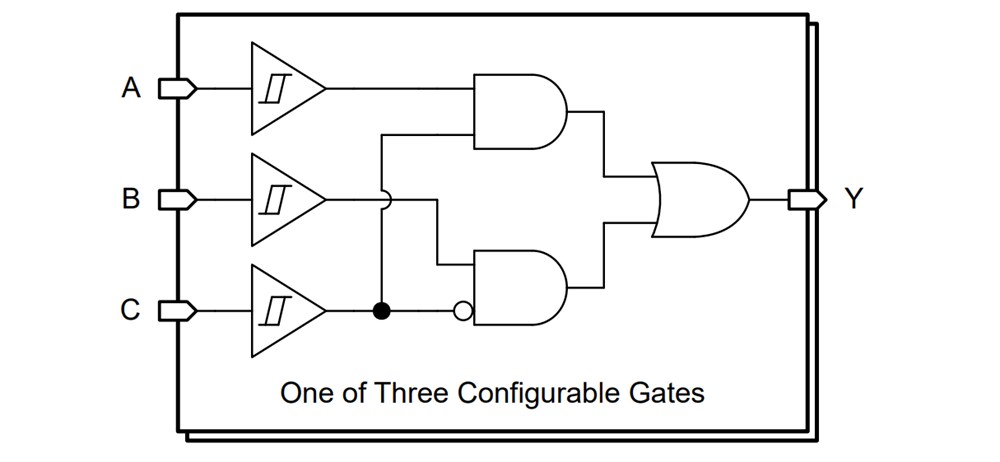

逻辑图（正逻辑）

位置电路 - Texas Instruments SN74AC3G97/SN74AC3G97-Q1门

开发工具

Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)

通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。

Learn More关于Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM) View Products与Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)相关

Texas Instruments 14-24-NL-LOGIC-EVM逻辑评估模块 (EVM)

支持任何采用BQA、BQB、RGY（14 - 24引脚）、RSV、RJW或RHL封装的逻辑器件或转换器件。

Learn More关于Texas Instruments 14-24-NL-LOGIC-EVM逻辑评估模块 (EVM) View Products与Texas Instruments 14-24-NL-LOGIC-EVM逻辑评估模块 (EVM)相关
发布日期: 2025-08-16 | 更新日期: 2025-08-25
