Texas Instruments SN74ACT16/SN74ACT16-Q1六路逆变器
Texas Instruments SN74ACT16/SN74ACT16-Q1六路逆变器包含六个独立的CMOS逻辑逆变器，具有TTL兼容型施密特触发输入和开漏输出。 此系列逆变器的输入支持慢速和高噪声输入信号。SN74ACT16/SN74ACT16-Q1逆变器可驱动50Ω 传输线，在5V条件下可提供24mA连续输出驱动。此系列逆变器具有运行快速的特点，最大延迟为7.2ns。SN74ACT16-Q1逆变器符合车规级标准。该逆变器用于控制LED指示灯、驱动低压继电器线圈以及带开漏输出的线或。
特性
- TTL兼容型施密特触发输入支持慢速和高噪声输入信号
- 电压为5V时，支持高达75mA的输出驱动（短时突发）
- 4.5 V 到 5.5 V 的工作电压范围
- 电压为5V时，可提供24mA的连续输出驱动
- 驱动50Ω传输线
- 输入钳位二极管
- 运行快速，最大延迟为7.2ns
- 符合车规级标准（SN74ACT16-Q1）
应用
- 控制LED指示灯
- 驱动低压继电器线圈
- 带开漏输出的有线OR

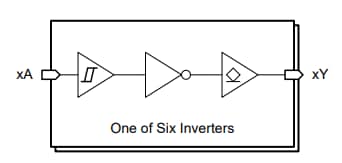

功能框图

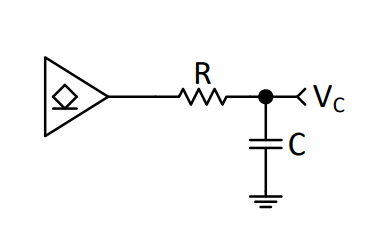

应用方框图
发布日期: 2024-12-24
| 更新日期: 2025-05-09
