Texas Instruments SN74ACT2G100/SN74ACT2G100-Q1触发器
Texas Instruments SN74ACT2G100/SN74ACT2G100-Q1触发器包含两个具有上升沿触发时钟、有效低电平清零和可配置逻辑数据输入的独立D类触发器。数据输入可被配置为支持多种单输入和双输入逻辑功能，包括缓冲器、反相器、与、或、与非、或非、异或和异或非。TI SN74ACT2G100/SN74ACT2G100-Q1触发器的所有输入均采用施密特触发器架构，以支持慢速或噪声输入信号。
SN74ACT2G100-Q1设备符合汽车应用类AEC-Q100标准。
特性
- 符合汽车应用类AEC-Q100标准：
- 设备温度等级1：-40°C至+125°C
- 设备HBM ESD分类等级2
- 器件CDM ESD分类等级C4B
- 采用可湿性侧翼QFN封装
- 4.5 V 到 5.5 V 的工作电压范围
- TTL兼容施密特触发输入，支持慢速和噪声输入信号
- 连续±24mA输出驱动5V
- 在5V电压下，支持±75mA的短时输出驱动能力
- 驱动50Q传输线
- 快速运行，最大延迟时间为10.4 ns
应用
- 在控制器重置期间保持信号
- 输入缓慢边沿速率信号
- 在嘈杂环境中运行

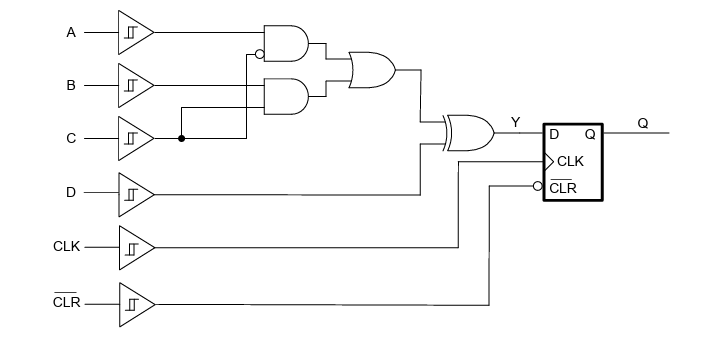

逻辑图（正逻辑）
