Texas Instruments SN7AHC132 4通道4输入与非门
Texas Instruments SN7AHC132 4通道4输入与非门是一款四通道正与非门，设计用于2V至5.5V VCC运行。该器件以正逻辑执行布尔函数Y = A × B或Y = A + B。Texas Instruments SN7AHC132的施密特触发器输入可提供更高的抗噪性，支持慢速输入信号转换。
特性
- 工作范围：2V至5.5V VCC
- 从缓慢输入转换运行
- 温度补偿阈值电平
- 高抗噪性
- 引脚分配与SN74AHC00相同
- 闭锁性能超过250mA，符合JESD 17标准
- 静电放电保护超出JESD 22标准
- 2000V人体模型
- 200V机器模型
- 1000V充电器件模型
应用
- 电子销售点
- 电信基础设施
- 网络交换机
- 测试与测量

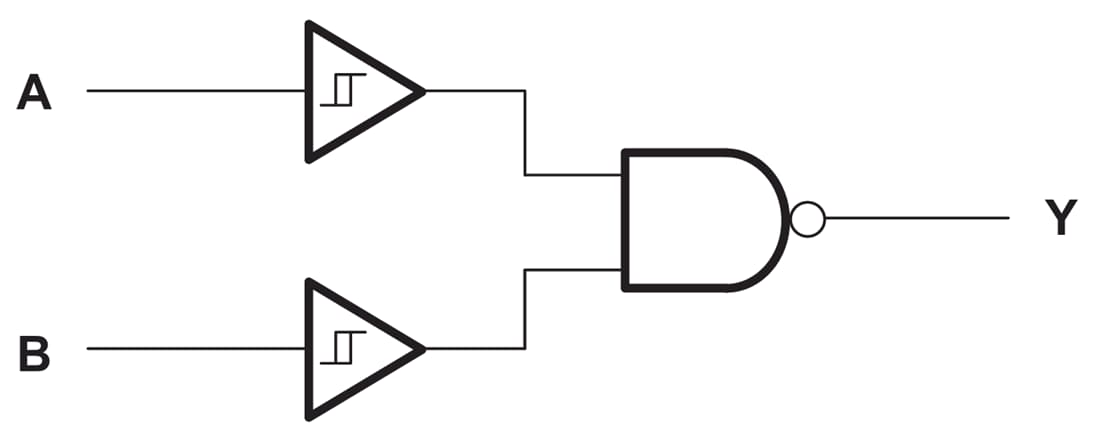

功能框图
相关开发工具
Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)
通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。
Texas Instruments 14-24-NL-LOGIC-EVM逻辑评估模块 (EVM)
支持任何采用BQA、BQB、RGY（14 - 24引脚）、RSV、RJW或RHL封装的逻辑器件或转换器件。
发布日期: 2023-10-31
| 更新日期: 2023-11-13
