Texas Instruments SN74AHC14/SN74AHC14-Q1六路施密特逆变器

Texas Instruments SN74AHC14/SN74AHC14-Q1 6通道六路施密特反相器包含六个独立的反相器。这些器件执行布尔函数Y = A。这些器件的工作电压范围为2V至5.5V。每个电路作为一个独立的反相器。然而，由于施密特触发器的作用，该逆变器对正向 (VT+) 和负向 (VT–) 信号具有不同的输入阈值电平。该器件提供多种封装（SSOP-14、PDIP-14、SO-14、TSSOP-14、TVSOP-14、VQFN-14和WQFN-14）。Texas Instruments SN74AHC14-Q1器件符合汽车应用类AEC-Q100认证。

特性

  • 静电放电保护超出JESD 22标准
    • 2000V人体模型 (A115-A)
    • 200V机器模型 (A115-A)
    • 1000V充电器件模型 (C101)
  • 工作电压范围：2V至5.5V
  • 输出驱动：±8mA（5V时）
  • 施密特触发器输入启用输入噪声电阻
  • 低功耗：20µA最大ICC
  • 闭锁性能超过250 mA，符合JESD 17标准

应用

  • UPS
  • 白色家电
  • 计算机外设
  • 打印机
  • 交流伺服驱动器
  • 台式电脑

数据手册

功能框图

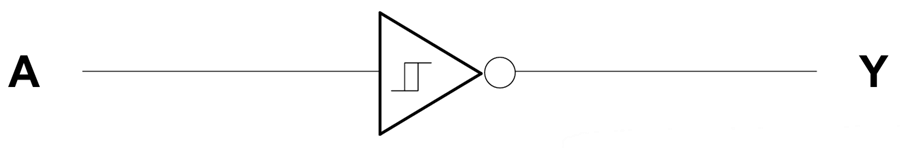

框图 - Texas Instruments SN74AHC14/SN74AHC14-Q1六路施密特逆变器

相关开发工具

Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)

通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。
