Texas Instruments SN74AHCT00/SN74AHCT00Q-Q1正与非门
Texas Instruments SN74AHCT00/SN74AHCT00Q-Q1四路双输入正与非门以正逻辑执行布尔函数Y = A • B或Y = A+B。这些器件的工作电压范围为4.5V至5.5V，功耗低（最大I CC为10µA）。5V时的输出驱动为±8mA，输入与TTL电压兼容。Texas Instruments SN74AHCT00Q-Q1器件符合面向汽车应用的AEC-Q100标准。
特性
- 工作电压范围：4.5V至5.5V
- 功耗低，最大ICC 为10µA
- 输出驱动：±8mA（5V时）
- 输入兼容TTL电压
- 闭锁性能超过250mA，符合JESD 17标准
应用
- 启用或禁用数字信号
- 控制指示灯LED
- 通信模块和系统控制器之间的转换

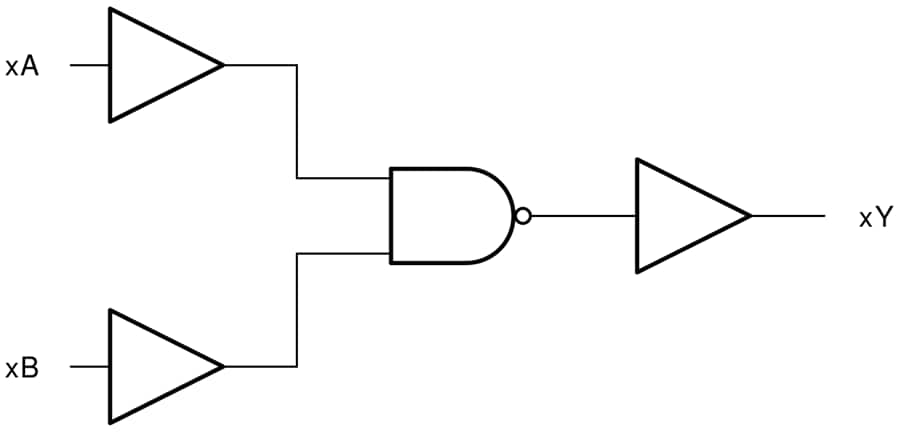

功能框图
相关开发工具
Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)
通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。
Texas Instruments 14-24-NL-LOGIC-EVM逻辑评估模块 (EVM)
支持任何采用BQA、BQB、RGY（14 - 24引脚）、RSV、RJW或RHL封装的逻辑器件或转换器件。
发布日期: 2023-05-30
| 更新日期: 2025-07-31
