Texas Instruments SN74AHCT373/SN74AHCT373-Q1 D型锁存器
Texas Instruments SN74AHCT373/SN74AHCT373-Q1 D型锁存器局部透明，具有3态输出和8个D型锁存器。 此系列锁存器在4.5V至5.5V电源电压范围、2V高电平输入电压和0.8V低电平输入电压下工作。所有通道共享一个锁存器使能 (LE) 输入和一个输出使能 (OE) 输入。SN74AHCT373-Q1设备符合汽车应用类AEC-Q100标准。 典型应用包括并行数据存储器和数字总线缓冲器。
特性
- SN74AHCT373-Q1：
- 符合AEC-Q100标准，适用于汽车应用：
- 器件温度等级1：-40°C至125°C
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级2
- 器件CDM ESD分类C4B级
- 符合AEC-Q100标准，适用于汽车应用：
- 低延迟：
- 9.5ns（5V VCC、CL=15pF时）(SN74AHCT373)
- 7.2ns（5V、15pF负载时）(SN74AHCT373-Q1)
- 工作电源电压范围：4.5V至5.5V VCC
- 高电平输入电压：2V
- 低电平输入电压为0.8V
- 闭锁性能超过250 mA，符合JESD 17标准
应用
- 并行数据存储
- 数字总线缓冲器

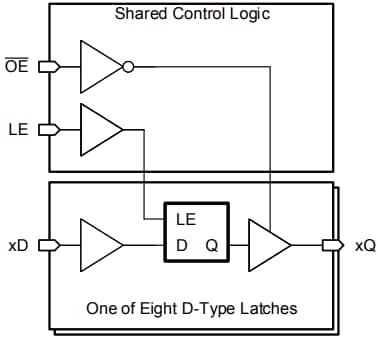

功能框图

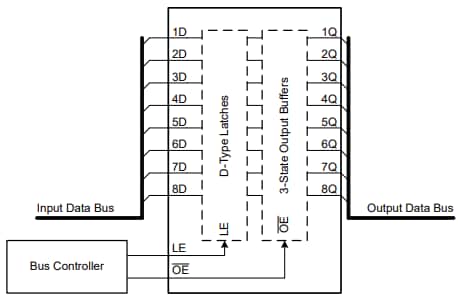

典型应用图

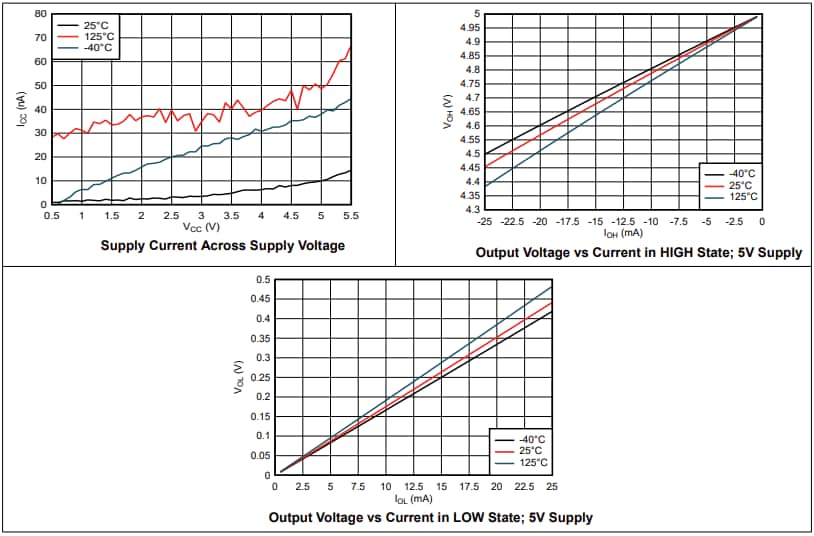

典型特性曲线
