Texas Instruments SN74AHCT540/-Q1八路缓冲器/驱动器

Texas Instruments SN74AHCT540/-Q1八路缓冲器/驱动器提供八路具有3态输出的逆变器。这些缓冲器/驱动器具有540功能，其操作与240功能相同，但采用的是直通式引脚分配。低电平有效输出使能引脚（OE1和OE2）控制所有八路通道，而且两个引脚都必须处于低电平才能让输出有效。

TI SN74AHCT540-Q1器件符合汽车应用类AEC-Q100标准。

特性

  • 符合汽车应用类AEC-Q100标准：
    • 器件温度等级1：-40°C至+125°C
    • 器件HBM ESD分类等级2
    • 器件CDM ESD分类等级C4B
  • 提供可湿性侧翼QFN封装
  • 工作电压范围：4.5V至5.5V VCC
  • TTL兼容输入
  • 低延迟，最大为7.3ns
  • 闭锁性能超过250 mA，符合JESD 17标准

应用

  • 驱动LED指示灯
  • 转接驱动数字信号
  • 驱动传输线路
  • 控制器重置期间保持信号

数据手册

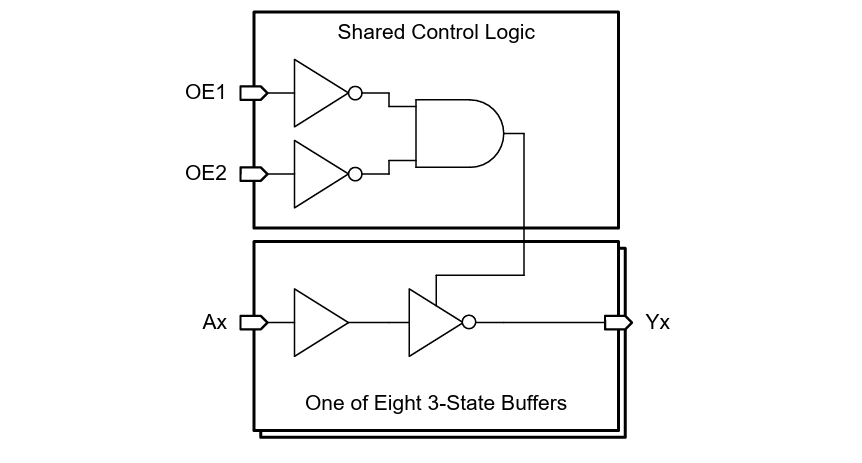

功能框图

框图 - Texas Instruments SN74AHCT540/-Q1八路缓冲器/驱动器

开发工具

Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)

通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。

Learn More关于Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM) View Products与Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)相关

Texas Instruments 14-24-NL-LOGIC-EVM逻辑评估模块 (EVM)

支持任何采用BQA、BQB、RGY（14 - 24引脚）、RSV、RJW或RHL封装的逻辑器件或转换器件。

Learn More关于Texas Instruments 14-24-NL-LOGIC-EVM逻辑评估模块 (EVM) View Products与Texas Instruments 14-24-NL-LOGIC-EVM逻辑评估模块 (EVM)相关
