Texas Instruments SN74AUP1G14单通道低功耗逆变器

Texas Instruments SN74AUP1G14单通道低功耗逆变器用作具有施密特触发输入的独立栅极。该特性可在输入端实现缓慢输入转换和更好的开关噪声抑制能力。AUP系列是TI的高级解决方案，可满足电池供电便携式应用的低功耗要求。该系列可确保在0.8V至3.6V的整个VCC 范围内具有动态功耗和极低静态，从而延长电池寿命。该产品还可保持出色的信号完整性。

Texas Instruments SN74AUP1G14完全适合使用Ioff 的局部掉电应用。I off电路在器件断电时禁用输出，禁止电流回流到器件并防止损坏。

特性

  • 闭锁性能超过100mA，符合JESD 78 II类标准
  • 根据JESD 22标准测试的ESD性能
    • 2000V人体模型（A114-B，II类）
    • 1000 V 充电器件模型(C101)
  • 低静态功耗：ICC = 0.9µA（最大值）
  • 低动态功耗：Cpd = 4.4pF（典型值，3.3V时）
  • 低输入电容：CI = 1.5pF（典型值）
  • 低噪声，具有10% VCC 过冲和下冲
  • Ioff 支持局部关断模式运行
  • 包括施密特触发器输入
  • 宽工作VCC 范围：0.8V至3.6V
  • 优化用于3.3 V工作电压
  • 3.6V I/O容差，支持混合模式信号运行
  • tpd = 4.9ns（最大值，3.3V时）

应用

  • 影音接收器
  • 智能手机
  • 蓝光播放器和家庭影院
  • DVD录像机和播放器
  • 台式或笔记本电脑
  • 嵌入式电脑
  • GPS：个人导航设备
  • 移动互联网设备
  • 便携式媒体播放器
  • 烟雾探测器
  • 固态硬盘（SSD）（企业级）
  • 高清电视（HDTV)
  • 平板电脑：企业
  • 音频底座（便携式）
  • DVR和DVS

其他资源

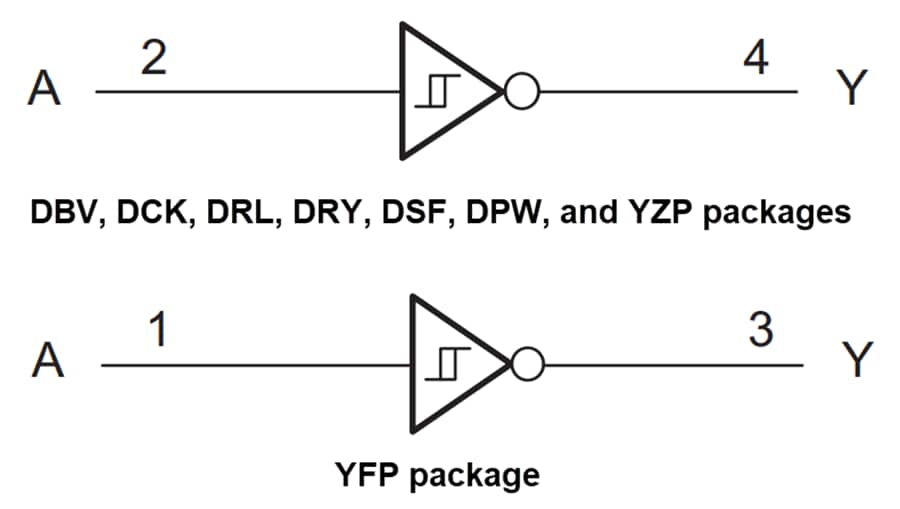

逻辑图（正逻辑）

框图 - Texas Instruments SN74AUP1G14单通道低功耗逆变器

相关逻辑IC

Texas Instruments SN74AUP1Gxx Low Power Logic ICs

Offers very low power consumption, high battery life and is ideal for portable applications.

Learn More关于Texas Instruments SN74AUP1Gxx Low Power Logic ICs View Products与Texas Instruments SN74AUP1Gxx Low Power Logic ICs相关

开发工具

Texas Instruments 5-8-LOGIC-EVM评估模块

设计用于支持采用DBV、DCK、DCT、DCU和DRL封装的引脚型逻辑器件。

Learn More关于Texas Instruments 5-8-LOGIC-EVM评估模块 View Products与Texas Instruments 5-8-LOGIC-EVM评估模块相关
