Texas Instruments SN74AUP1T02单通道2输入正或非门
Texas Instruments SN74AUP1T02单2输入正或非门执行布尔函数Y = A\ + B\或Y = A\ • B\，专门用于逻辑电平转换应用，输出电压参考电源VCC 。AUP技术是一种低功耗逻辑技术，专为延长设备运行时的电池续航而设计。所有输入电平在采用3.3V或2.5V VCC 单电源供电时，均可接受1.8V LVCMOS信号。该产品还可保持出色的信号完整性。
2.3V至3.6V的宽VCC 范围允许开关输出电平连接到外部控制器或处理器。施密特触发器输入（负输入和正输入转换之间的VT = 210mV）提高了开关转换期间的抗噪性，特别适用于模拟混合模式设计。施密特触发器输入可确保输出信号的完整性、抑制输入噪声并实现缓慢输入信号转换。
Ioff 是支持掉电条件(VCC = 0V)的特性，在便携式和移动应用中非常重要。当VCC = 0V时，器件的输入和输出可承受0V至3.6V的信号。在这些条件下，器件不会受到损坏。Texas Instruments SN74AUP1T02设计具有经过优化的4mA电流驱动能力，可减少由高驱动输出引起的线路反射、下冲和过冲。该器件非常适合用于逻辑电平转换应用。
特性
- 单电源电压转换器
- 输出电平高达电源VCC CMOS电平
- 1.8V至3.3V（VCC = 3.3V时）
- 2.5V至3.3V（VCC = 3.3V时）
- 1.8V至2.5V（VCC = 2.5V时）
- 3.3V至2.5V（VCC = 2.5V时）
- 施密特触发器输入抑制输入噪声，提供更好的输出信号完整性
- Ioff 支持局部关断(VCC = 0V)
- 极低静态功耗：0.1µA
- 极低动态功耗：0.9µA
- 闭锁性能超过100mA，符合JESD 78 II类标准
- 可提供无铅封装(SC-70 (DCK))
- 2mm x 2.1mm x 0.65mm (高1.1mm)
- 根据JESD 22标准测试的ESD性能
- 2000V人体模型(A114-B, Class II)
- 1000 V 充电器件模型(C101)
资源

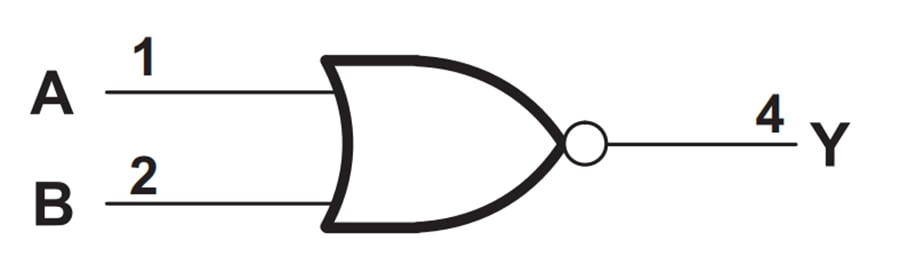

逻辑图（或非门）
开发工具
Texas Instruments 5-8-LOGIC-EVM评估模块
设计用于支持采用DBV、DCK、DCT、DCU和DRL封装的引脚型逻辑器件。
发布日期: 2025-02-19
| 更新日期: 2025-02-24
