Texas Instruments SN74AUP2G14双通道施密特触发器反相器
Texas Instruments SN74AUP2G14低功耗双通道施密特触发器反相器包含两个反相器，执行布尔函数Y = A\。该器件作为两个独立的反相器工作，但由于施密特作用，正向 (VT+) 和负向 (VT–) 信号的输入阈值可能不同。
NanoStar™封装技术是集成电路封装概念的重大突破，裸片即为封装。Texas Instruments SN74AUP2G14完全适合使用Ioff的局部掉电应用。Ioff 电路可禁用输出，防止断电时破坏性的电流回流通过器件。
特性
- 采用Texas Instruments NanoStar封装
- 低静态功耗：ICC =0.9µA（最大值）
- 低动态功耗：Cpd =4.3pF（典型值，3.3V时）
- 低输入电容：Ci=1.5pF（典型值）
- 低噪声：过冲和下冲均小于VCC 的10%
- Ioff 支持部分断电模式运行
- 宽工作VCC 范围：0.8V至3.6V
- 优化用于3.3 V工作电压
- I/O容差为3.6V，支持混合模式信号操作
- tpd =4.3ns（最大值，3.3V时）
- 适用于点对点应用
- 闩锁性能超过100mA，符合JESD 78 II类规范
- ESD保护性能符合JESD 22规范要求
- 2000V人体放电模型（A114-B，II类）
- 1000 V 充电器件模型(C101)
应用
- 逻辑和电压转换
- 缓冲、驱动和收发
- 反相缓冲器和驱动器

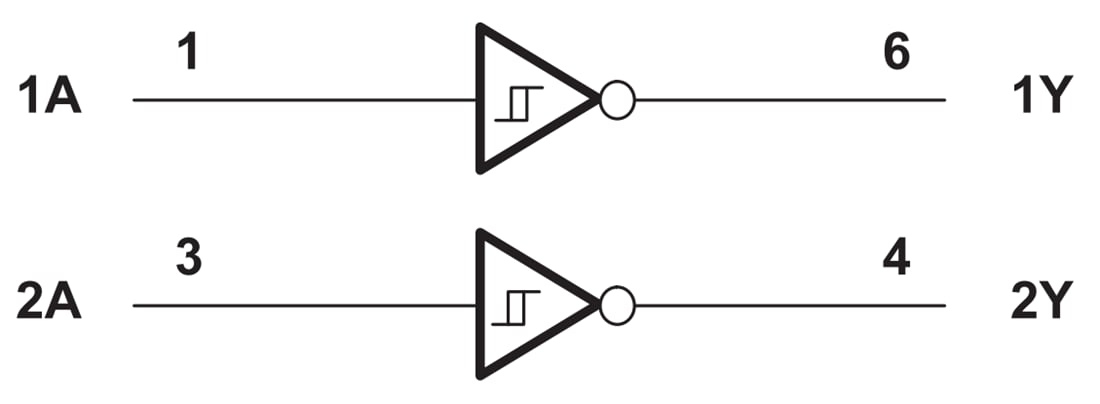

逻辑图（正逻辑）
开发工具
Texas Instruments 5-8-LOGIC-EVM评估模块
设计用于支持采用DBV、DCK、DCT、DCU和DRL封装的引脚型逻辑器件。
发布日期: 2025-02-14
| 更新日期: 2025-03-07
