Texas Instruments SN74HC112双路J-K触发器
Texas Instruments SN74HC112双路J-K触发器包含两个独立的J-K负边缘触发触发器。清零 (/CLR) 输入或预设 (/PRE) 上的低电平会复位或设置输出,无论其他输入的电平如何。当/CLR和/PRE处于非活动状态(高电平)时,J和K输入端满足设置时间要求的数据将传输到时钟 (CLK) 脉冲的负向沿输出端。时钟触发与CLK脉冲的下降时间并不直接相关,而是发生在电压电平上。保持时间间隔后,J和K输入数据可能会发生变化,而不会影响输出端电平。Texas Instruments SN74HC112是多功能触发器,通过将J和K绑定到高电平,可充当切换触发器。特性
- 宽工作电压范围:2 V至6 V
- 输出可驱动多达10个LSTTL负载
- 低功耗,最大ICC 为40µA
- 典型tpd = 13ns
- 输出驱动:±4mA(5V时)
- 低输入电流:1µA(最大值)
应用
- 服务器
- LED显示器
- 网络交换机
- 电信基础设施
- 电机驱动器
- I/O扩展

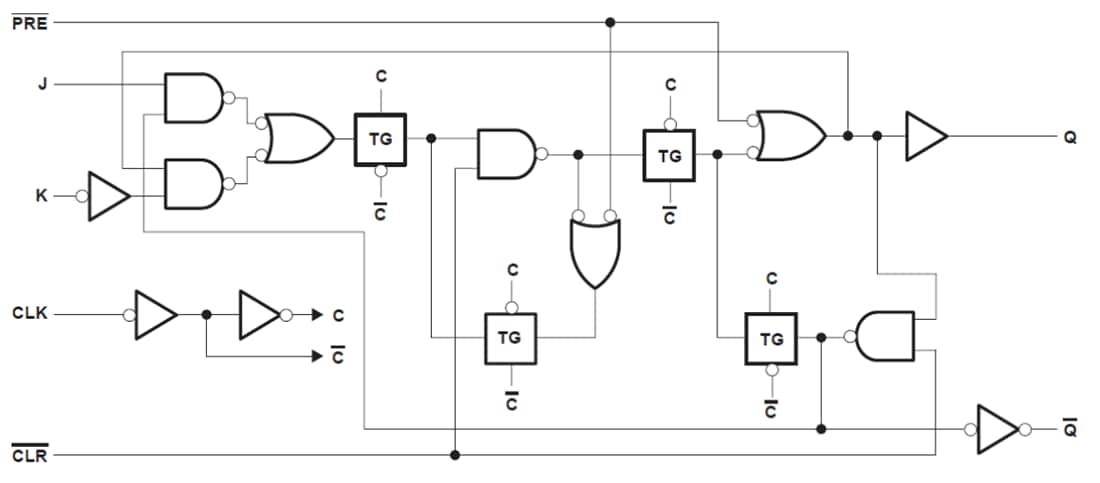

功能框图
