Texas Instruments SN74HC151/SN74HC151-Q1数据选择器/多路复用器

Texas Instruments SN74HC151/SN74HC151-Q1 8选1线路数据选择器/多路复用器提供完整的二进制解码，用于在八个数据源中选择一个。选通端的高电平强制标准输出 (Y) 为低电平，反相输出 (W) 为高电平。选通 (G) 输入必须处于低逻辑电平才能启用输入。Texas Instruments SN74HC151-Q1设备符合汽车应用类AEC-Q100认证。

特性

  • 宽工作电压范围：2 V至6 V
  • 输出可驱动多达10个LSTTL负载
  • 低功耗，最大ICC 为80μA
  • 典型tpd = 13ns
  • 输出驱动：±6mA（5V时）
  • 低输入电流：1μA（最大值）
  • 8线至1线多路复用器可用作
    • 布尔函数发生器
    • 并行至串行转换器
    • 数据源选择器

应用

  • 数据选择/路由
  • 解复用
  • 高速运行
  • 低功耗
  • 汽车
  • 工业
  • 移动设备
  • 可穿戴设备
  • 计算
  • 消费电子产品

其他资源

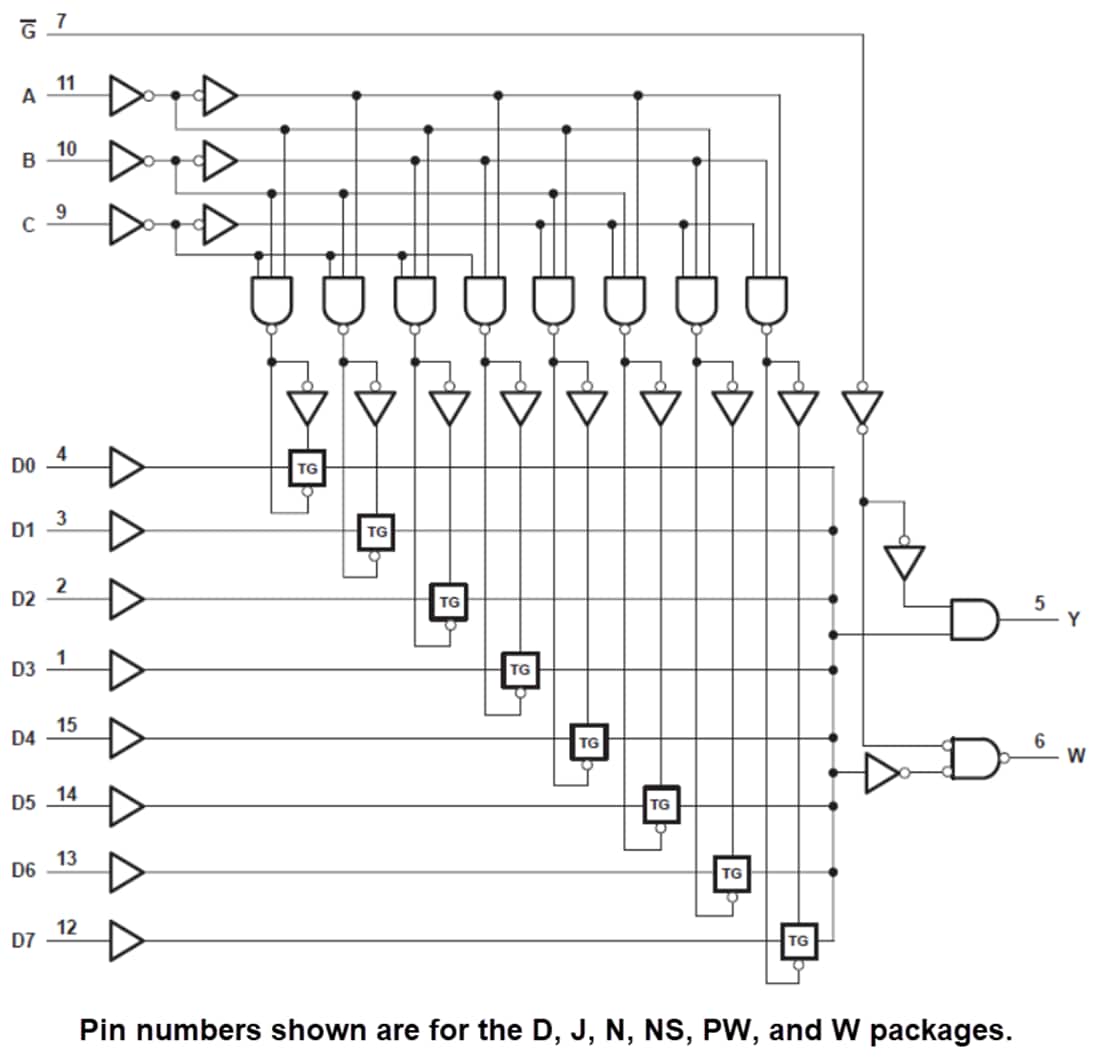

功能框图

框图 - Texas Instruments SN74HC151/SN74HC151-Q1数据选择器/多路复用器

开发工具

Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)

通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。

Learn More关于Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM) View Products与Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)相关
发布日期: 2025-05-01 | 更新日期: 2025-05-12
