Texas Instruments SN74HCT157四通道二对一线路数据选择器/多路复用器
Texas Instruments SN74HCT157四通道二对一线路数据选择器/多路复用器包含驱动器和逆变器，为四个输出栅极提供完整的数据选择。Texas Instruments SN74HCT157中提供单独的选通（/G）输入。从两个源之一选择一个4位字，并路由至四个输出。
特性
- 4.5 V 到 5.5 V 的工作电压范围
- 大电流输出驱动多达15个LSTTL负载
- 典型tpd = 15ns
- 低功耗，80µA（最大值）ICC
- 输出驱动：±6mA（5V时）
- 低输入电流：1µA（最大值）
- 输入兼容TTL电压
- 缓冲输入和输出
应用
- 数据选择
- 信号多路复用
- 数据路由和开关
- 微控制器数据路由
- 工业自动化与控制
- 汽车系统
- 通信系统

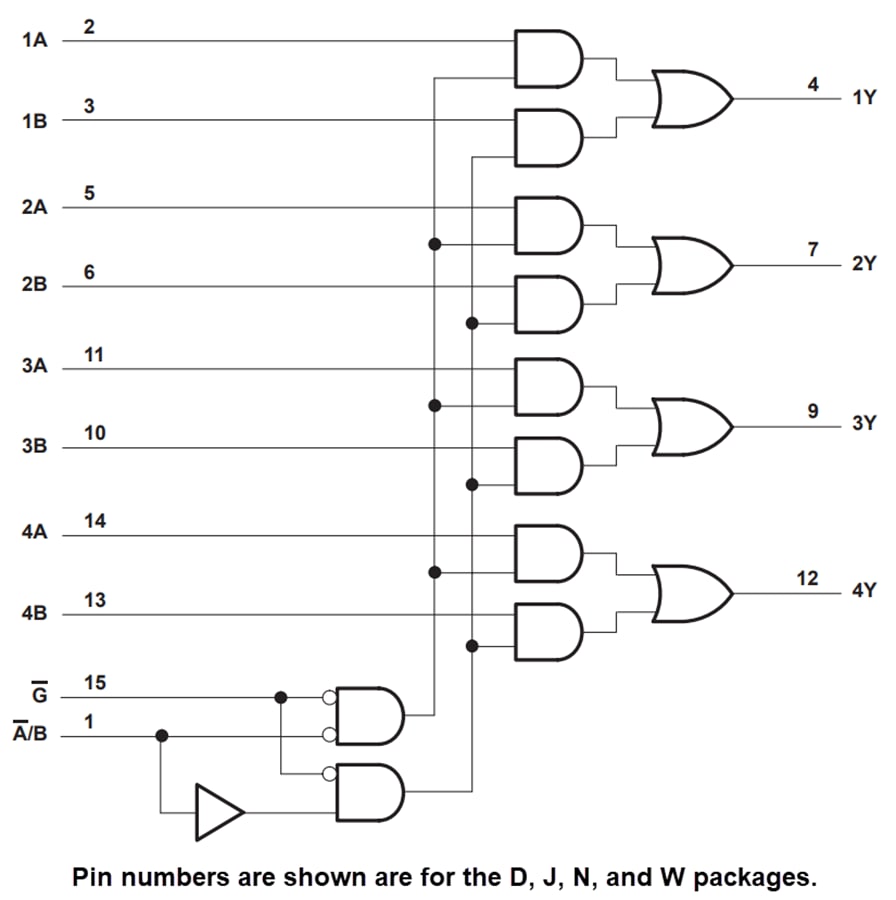

逻辑图（正逻辑）
开发工具
Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)
通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。
