Texas Instruments SN74LV14B-EP Hex施密特触发逆变器

Texas Instruments SN74LV14B-EP Hex施密特触发逆变器包含六个具有施密特触发器输入的独立的逆变器，设计旨在于2V至5.5V VCC条件下运行。每个逻辑门以正逻辑执行布尔函数Y = A。Texas Instruments SN74LV14B-EP专用于使用Ioff的局部断电应用。Ioff电路会禁用输出，从而在器件断电时防止电流回流损坏器件。SN74LV14B-器件具有金丝键合线，温度范围为–55°C至+105°C，采用SnPb引线涂层。

特性

  • 2V至5.5V VCC工作电压
  • 最大tpd：14ns（5V时）
  • 所有端口支持混合模式电压操作
  • Ioff支持局部关断模式运行
  • 闭锁性能超过250mA，符合JESD 17标准
  • 环境工作温度范围：-55°C至+125°C
  • 支持国防、航空航天和医疗应用
    • 受控基线
    • 唯一组装/测试厂
    • 唯一制造厂
    • 延长的产品寿命周期
    • 产品可追溯性

应用

  • 同步反相时钟输入
  • 对开关进行去抖
  • 对数字信号进行反相

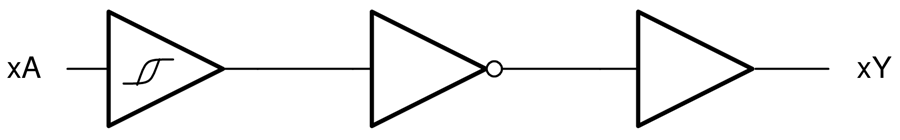

功能框图

框图 - Texas Instruments SN74LV14B-EP Hex施密特触发逆变器

相关开发工具

Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)

通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。

Learn More关于Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM) View Products与Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)相关
